8 Anni 1 Mese fa #28549 da dellipri
Risposta da dellipri al topic S-Max 2.0 145CV benzina/metano
:ahah: :ahah: :ahah: :ahah: :ahah: :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28557 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
Oggi intera mattinata dedicata ad una modifica che mi era venuta in mente qualche settimana fa dopo aver sentito l'impianto con SUBW di una amico che si è preso una mondeo del 2011 con impianto sony....rosicata perchè ovviamente con il SUBW si sentiva meglio della mia... :oh:
Avevo già in programma di smontare i sedile per inserire i cassetti sotto sedile che ho comprato il mese scorso, ma q auesto punto cambio di programma. Il mio impianto prevede come già sapete il NAVI-NX più caricatore 6cd che si trova sotto il sedile lato guida, caricatore che sinceramente per l'uso che ne faccio è praticamente inutilizzato, si perchè o metto il cd-mp3 oppure attacco direttamente il cellulare alla presa AUX e ascolto i miei brani preferiti. Quindi il programma di oggi prevede diverse fasi:

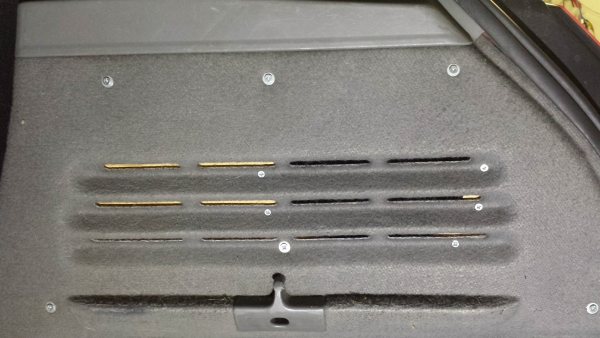

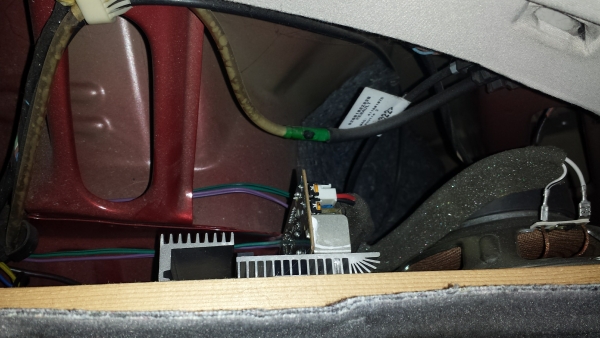

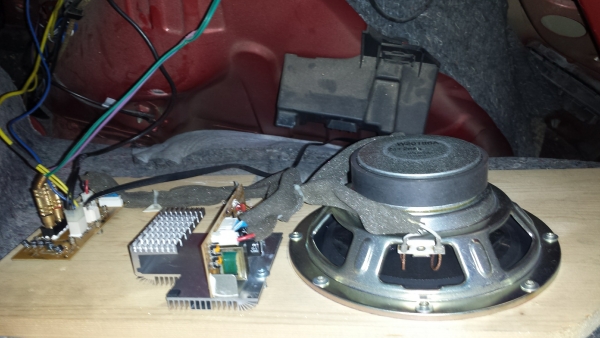

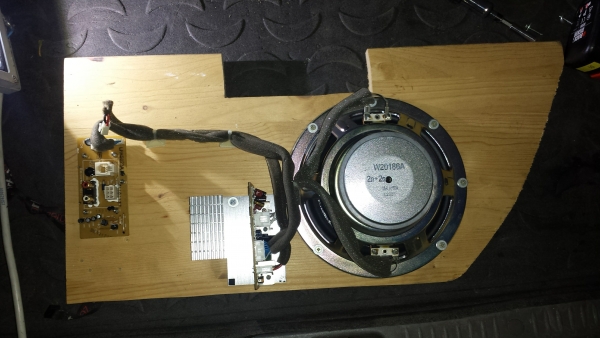

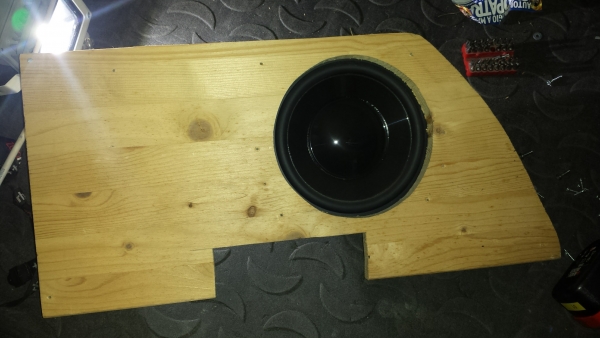

1. recupero del SUBW dalla vecchia auto (che settimana prox porterò all'autosalone di un parente per vedere se riesco a ricavarci qualcosina)

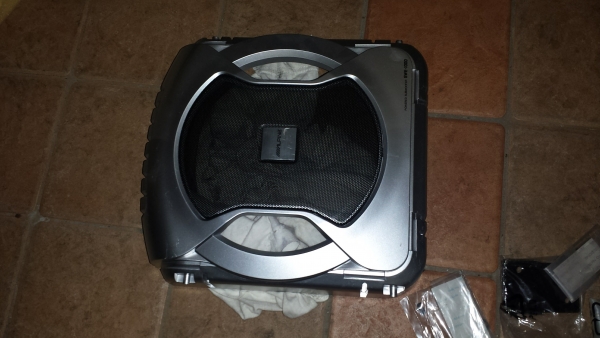

2. ripristino del SUBW nel suo telaio originale visto che lo avevo modificato per l'altra macchina.
3. smontaggio del sedile lato guida della Max per la disinstallazione del caricatore 6-cd
4. valutare come installarlo
5. passaggio e predisposizione dei cavi nell'abitacolo fino alla consolle centrale
6. passaggio motore/abitacolo del cavo del positivo per la +12v da portare al SUBW
7. rimontaggio e valutazione del lavoro.

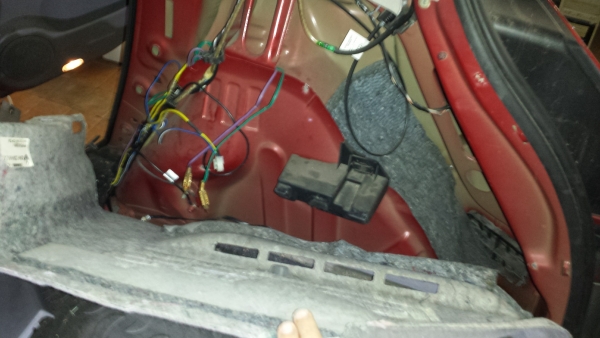

passiamo al primo:

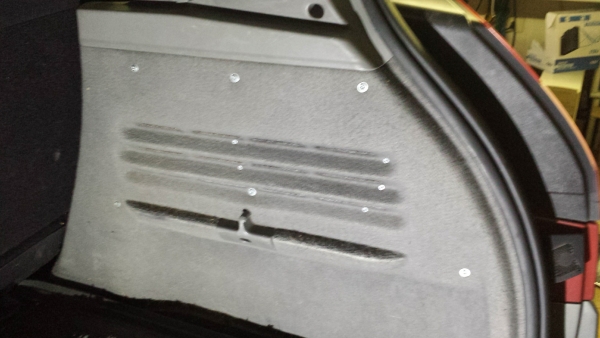

ok procedo allo smontaggio dei cavi e alla richiusura di tutte le parti della vecchia auto e la riparcheggio fuori.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28558 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano

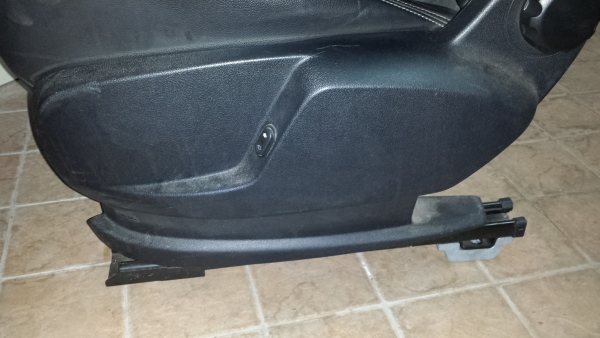

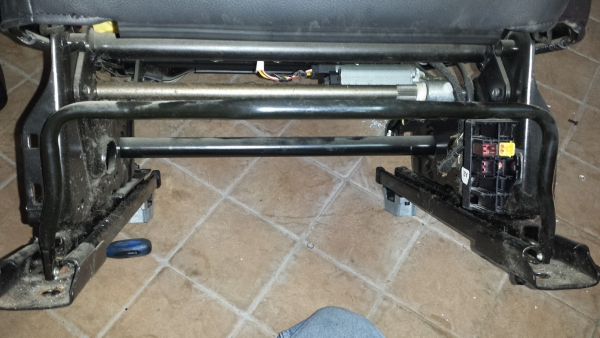

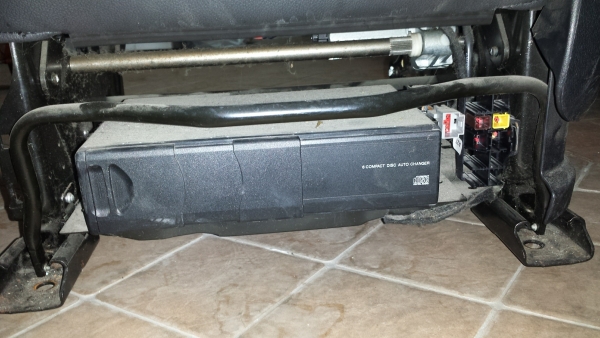

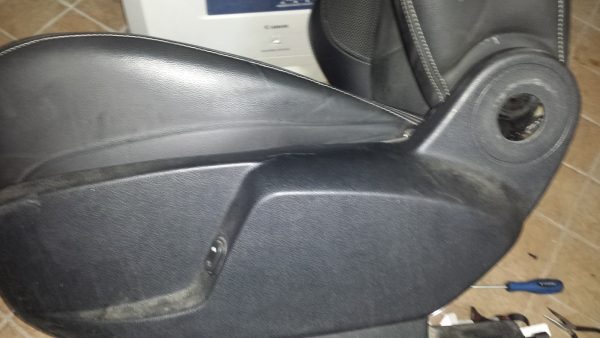

fase 2 smontaggio sedile quida:

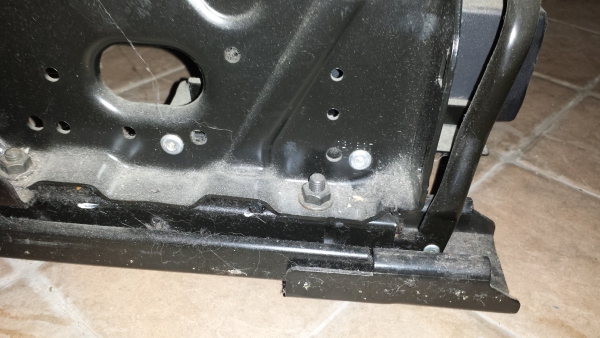

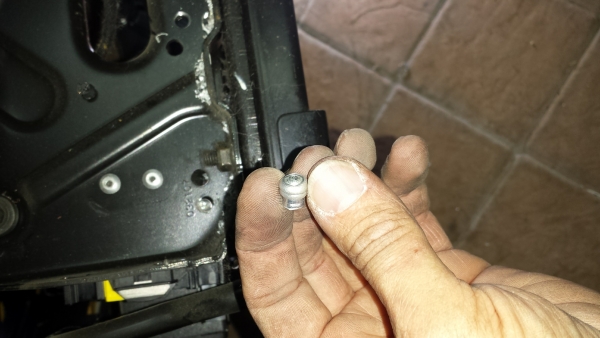

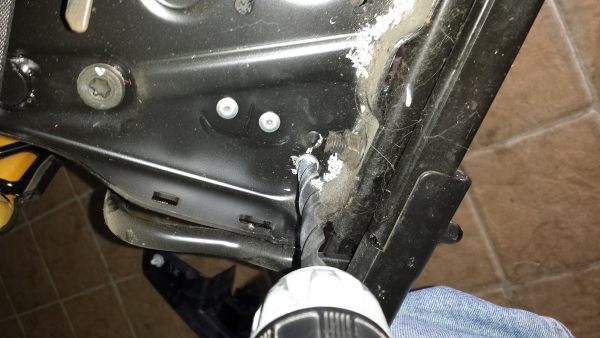

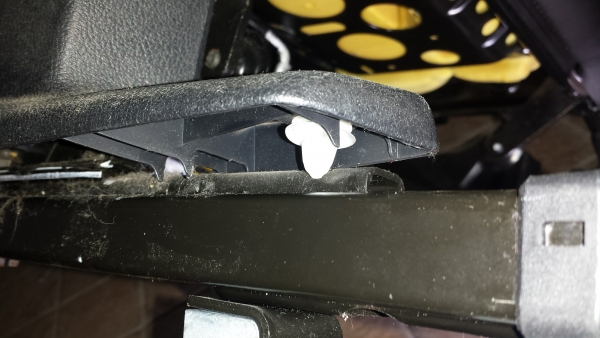

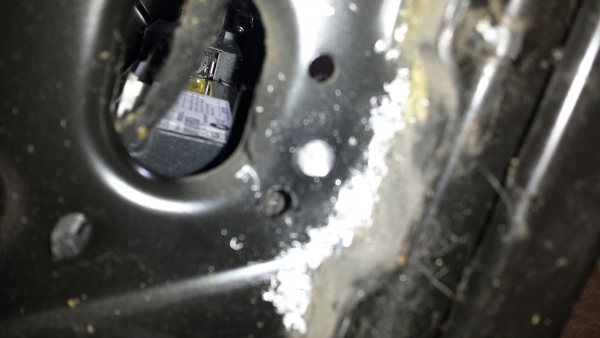

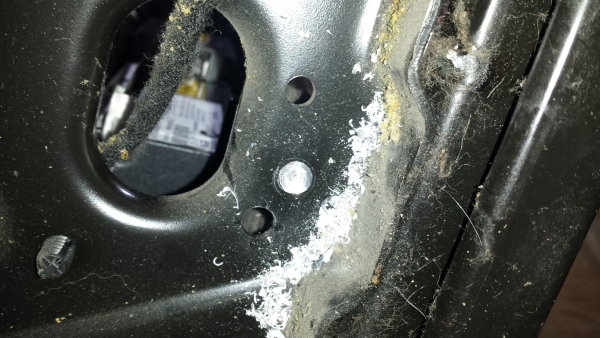

Per fortuna per togliere i sedili è sufficiente svitare 4 viti e basta sollevarlo, la staffa che alloggia il caricatore cd è rivettata sui lati e inserita a mo di cassetto. per togliere i rivetti ho utilizzato un avvitatore con punta a ferro da 10, una volta tolta la testa del rivetto bisogna batterlo verso l'interno per farlo uscire fuori dal buchi della staffa e delle guide del sedile.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28559 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano

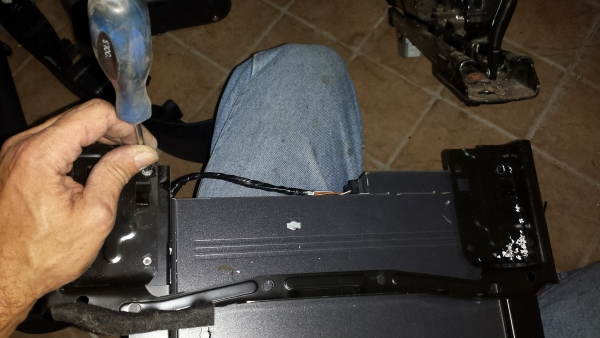

smontaggio del caricatore dalla staffa appena estratta:

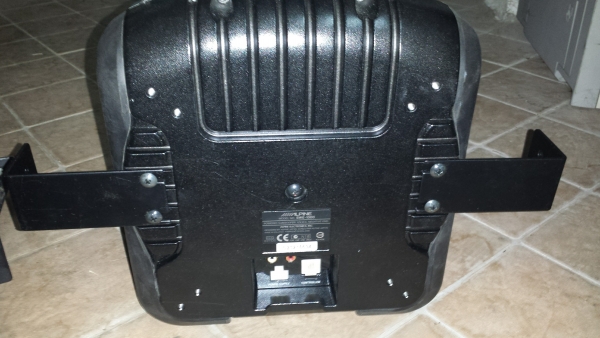

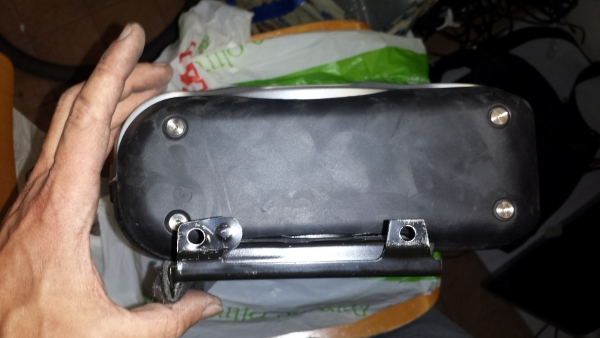

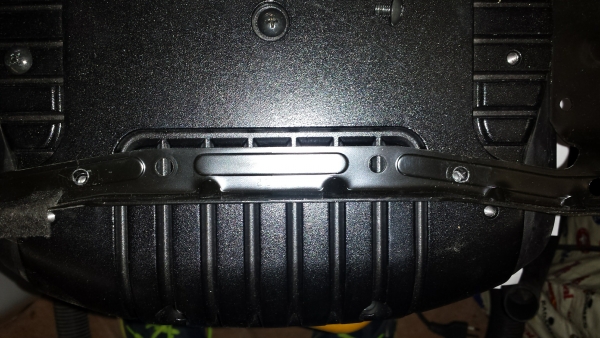

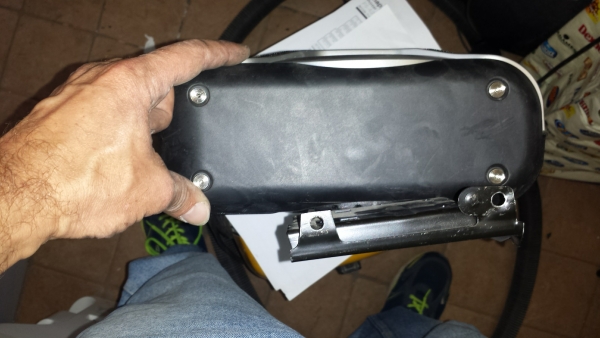

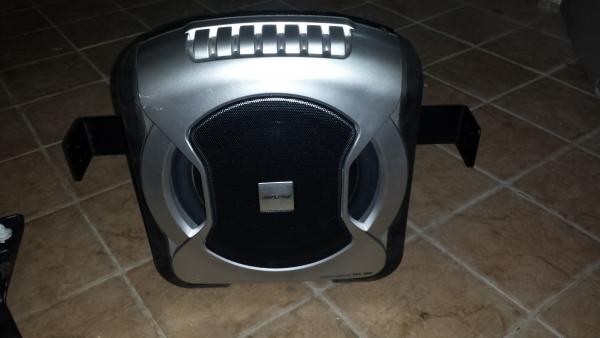

avevo predisposto il SUBW con delle staffe in dotazione, ma per montarle poi sotto il sedile avrei dovuto fare delle modifiche sul sedile stesso per cui ho deciso di modificare sensibilmente la staffa Ford e utilizzare altre due staffe sempre in dotazione al SUBW per renderlo meno traballante

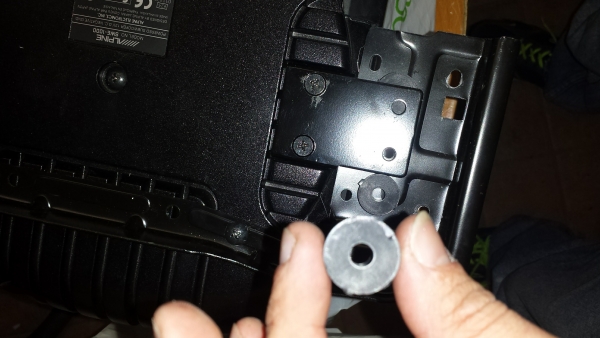

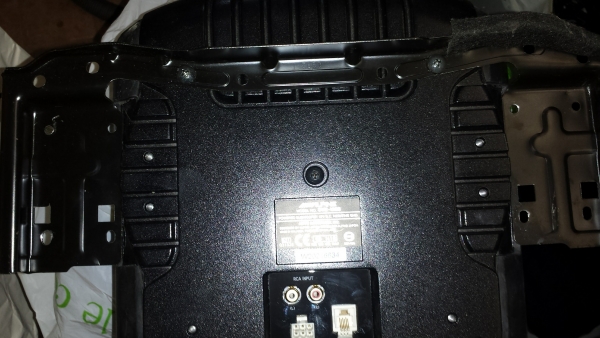

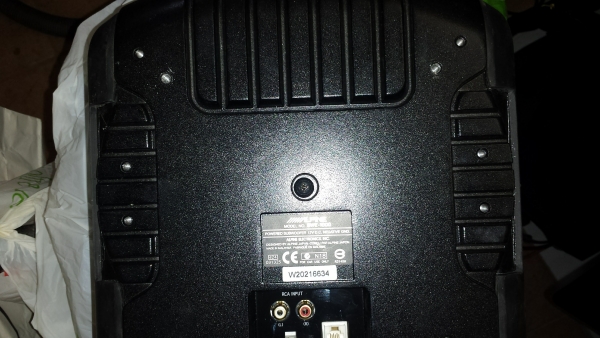

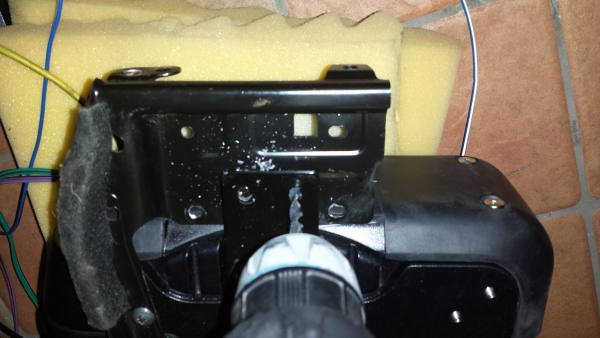

Ho preso la misura per fare due buchi sulla staffa in corrispondenza a degli ancoraggi già presenti sul SUBW

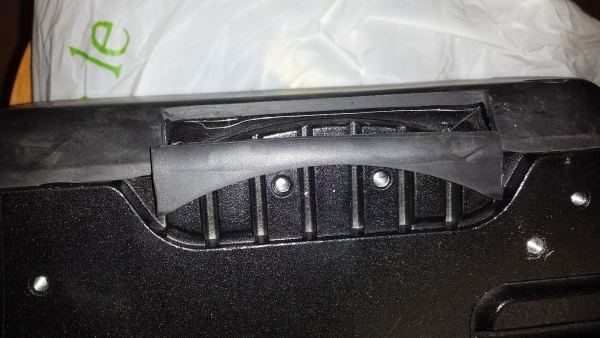

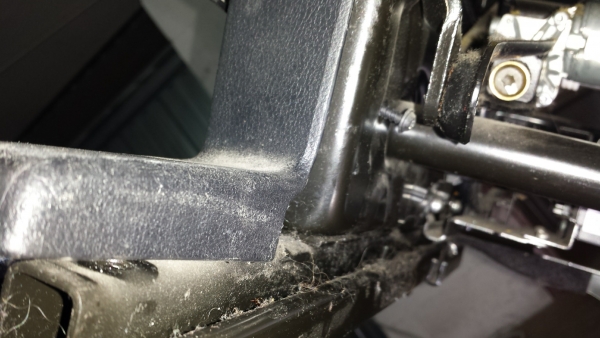

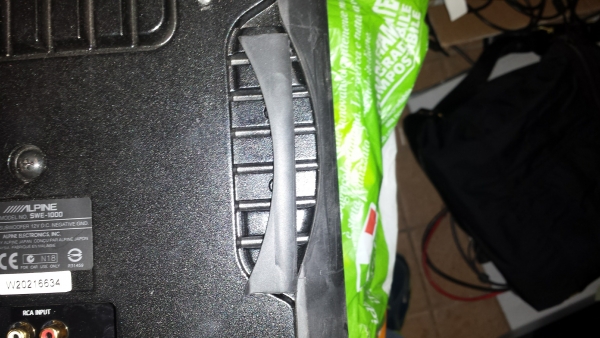

purtroppo l gomma presente sui lati del SUBW non mi permetteva un alloggiamento completamente orizzontale per cui ho dovuto tagliare una parte di essa per recuperare lo spessore che mi rubava:



Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28560 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
prendo la parte tagliata come riferimento per l'altro lato ed eseguo lo stesso taglio:

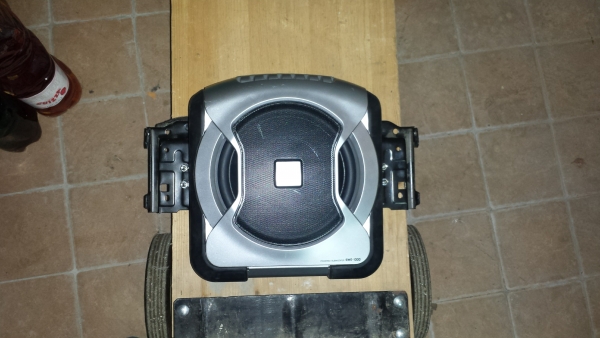

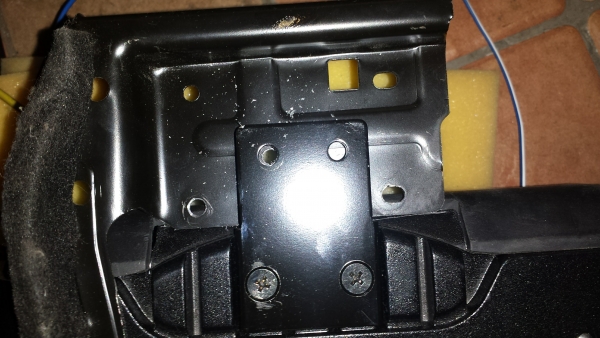

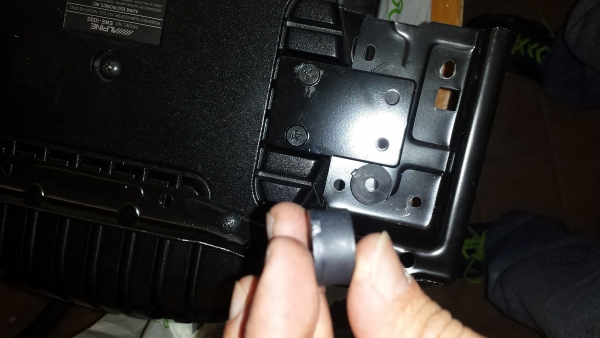

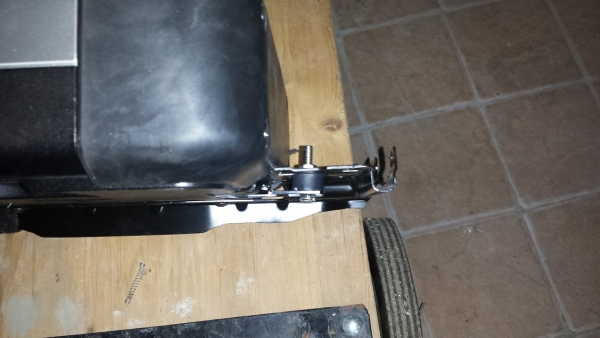

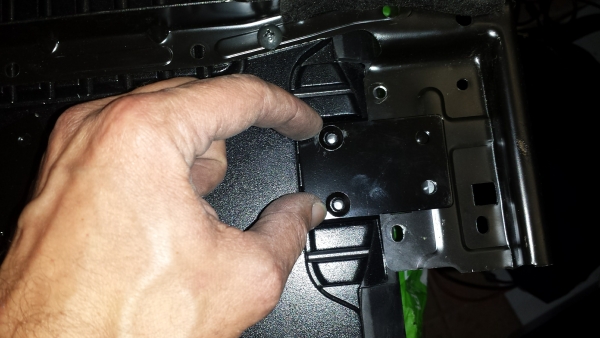

Una volta visto che la posizione è corretta inizio ad applicare le staffe più corte, ho un unico problema che sono distanti circa 1cm dalla staffa Ford e per fortuna che i pellegrinaggi da Ikea hanno lasciato sempre del materiale di riserva, perchè ho trovato dei distanziali in plastica proprio della misura che mi serviva:











Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28561 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano

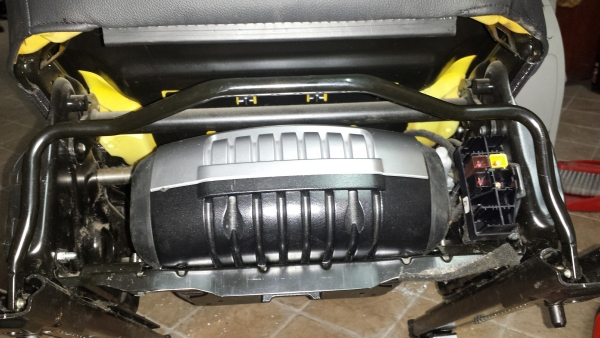

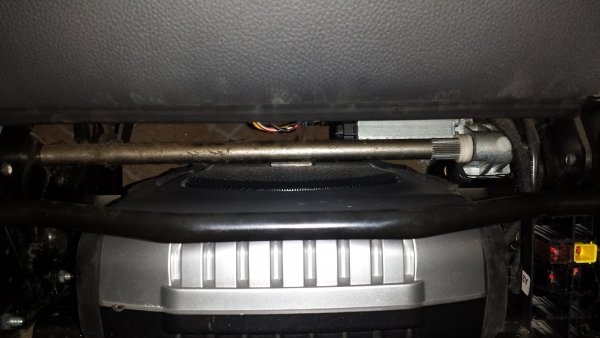

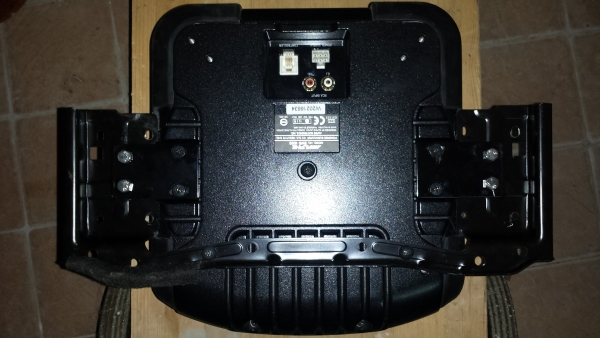

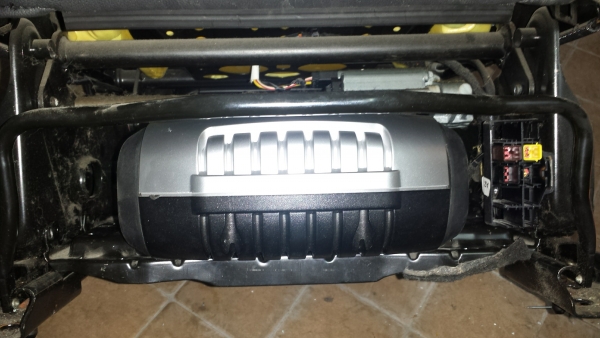

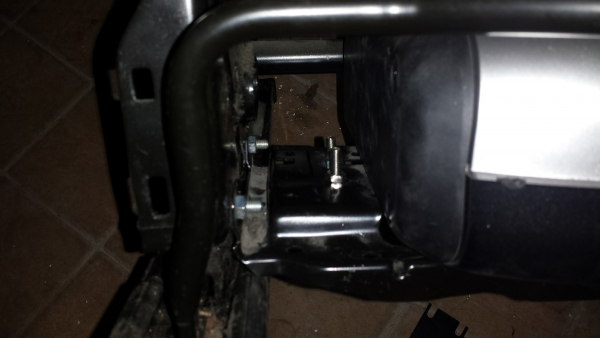

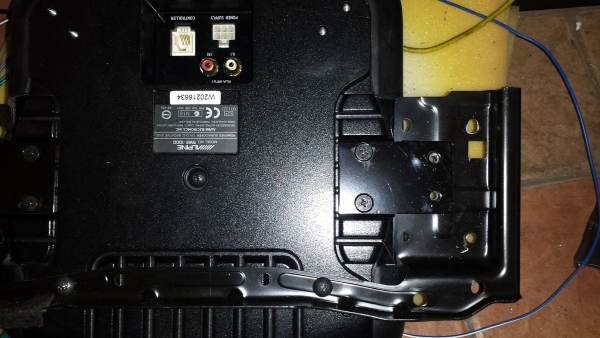

Risultato ottimo direi sembra quasi uscito dalla casa, adesso prova inserimento nel sedile e quindi fissaggio con viti:

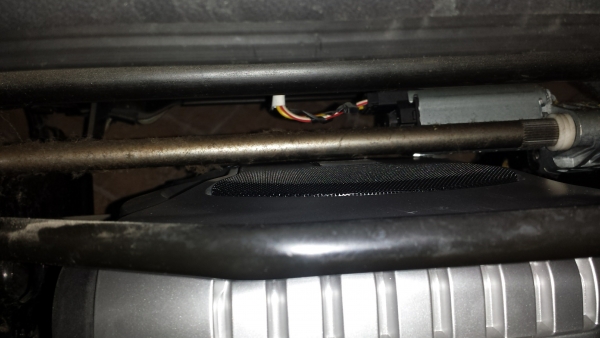

Lo spazio è riempito giusto giusto, una grande fortuna, anche perchè il SUBW tocca proprio l'asse del motorino che alza e abbassa il sedile guida, ma non lo deforma se non di 1 mm.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28562 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic S-Max 2.0 145CV benzina/metano
Eeeee bravo jjone uno spettacolo.... :brav: :brav: :brav: complimentoni :brav: ora non rimane che farlo pompare
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28563 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano

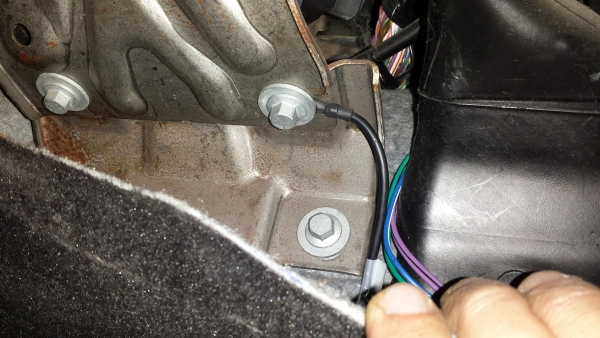

Adesso passaggio cavi:

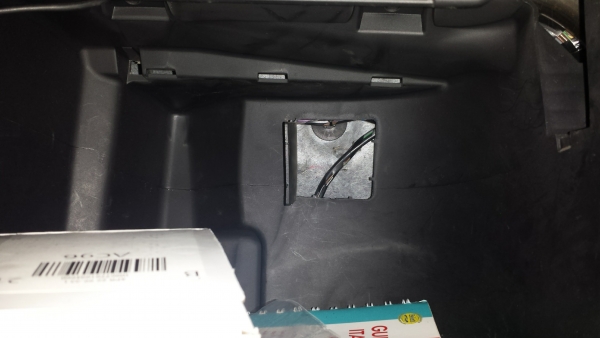

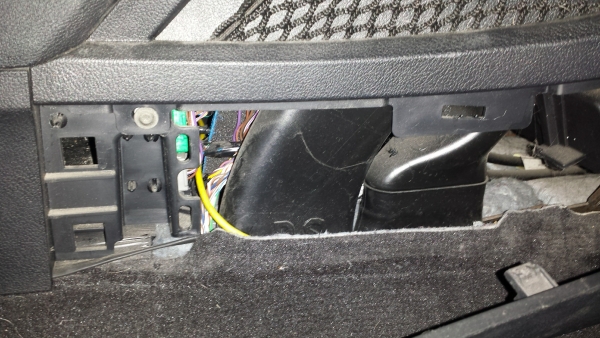

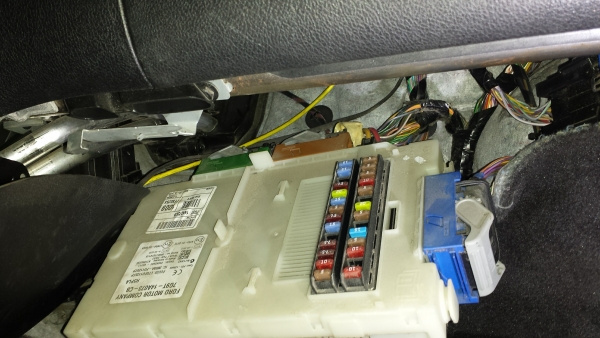

Il passaggio del +12V è stato abbastanza veloce per fortuna non ho dovuto smontare nulla, ho trovato subito il passaggio e ho fatto in modo di calare il cavo da dietro al porta oggetti lato passeggero che ha all'interno una predisposizione a taglio che ho aperto giusto per aiutarmi nel passaggio.

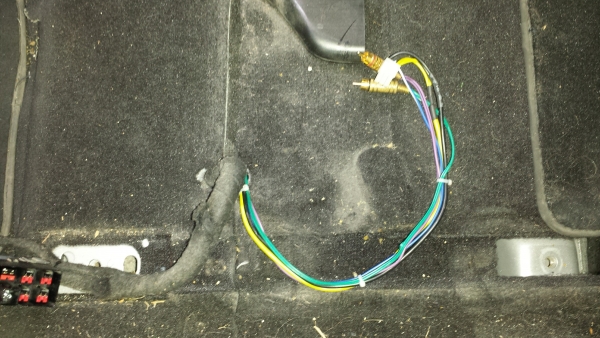

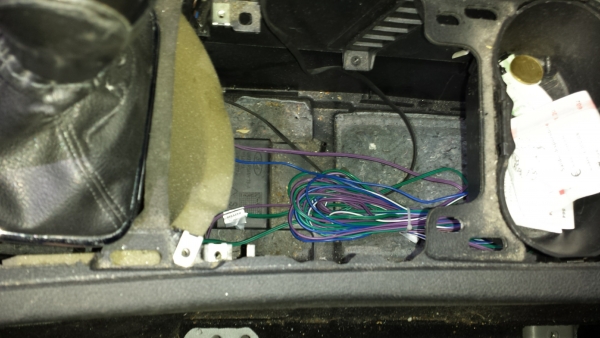

I cavi audio al momento li ho stipati sotto la consolle centrale, per il momento ho solo fatto la predisposizione settimana prossima spero di completare l'opera con lo smontaggio del NAVI l'individuazione dei fili a cui collegarmi per prendere il segnale quindi collegamento del +12V sulla batteria (per il momento è solo li nelle vicinanze) e soprattutto il +12v per il controllo accensione del SUBW che mi stuierò per bene in questi giorni.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28568 da Giangi76
Risposta da Giangi76 al topic S-Max 2.0 145CV benzina/metano
Grande JJone! Ottimo lavoro e ottimo tutorial :cool:

Sara' contento Macaneli :mrgreen:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28571 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
E pensa che non ho nemmeno finito :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28580 da Giangi76
Risposta da Giangi76 al topic S-Max 2.0 145CV benzina/metano
:ahah: :ahah: :ahah: :ahah: :ahah:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28603 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano

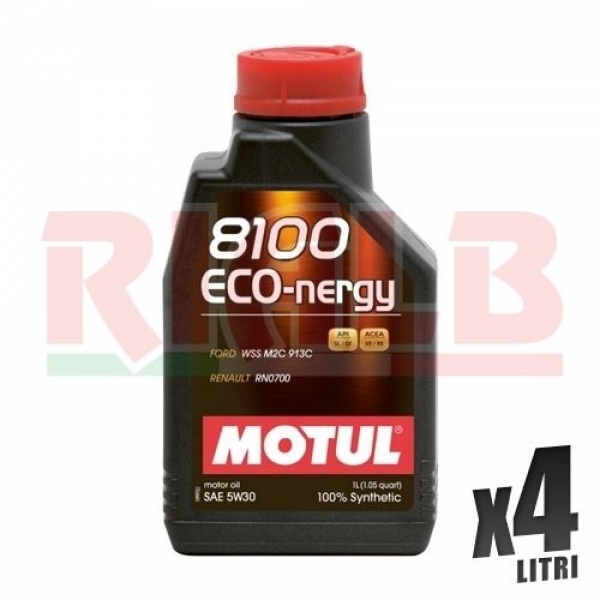

Bene anche se è domenica e dopo la scuola sull'olio motore che mi sono studiato un po' in questi ultimi tempi, ho fatto un po' di spesa.

viste le caratteristiche del mio motore ho preferito andare su un olio che fosse più adatto all'utlizzo con impianto a gas visto che questo tipo di carburante essendo molto più secco richiede una lubrificazione migliore.



attendiamo solo che arrivi.
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28607 da Pro
Risposta da Pro al topic S-Max 2.0 145CV benzina/metano
Ottimo lavoro, io però la faccia superiore dell'altoparlante l'avrei rivolta verso il pavimento.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28608 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
Ci avevo pensato anche io ma avevo il problema del fissaggio, non volevo stravolgere troppo e fare altri buchi...poi c'è un altro problema quello dello slittamento del sedile, sotto c'è il tubo dove esce l'aria per i piedi dei passeggeri posteriori, ogni volta che si fa avanti e dietro con il sedile il SUB tocca questo tubo, quindi ho dovuto fare una modifica all'ultimo momento che non ho potuto documentare che sarebbe quella di aver dovuto fissare un pannello di plastica trasparente dello spessore d 2 mm con del biadesivo sulla schiena del SUBW per evitare che la bocca di questo tubo mi tranciasse i cavi audio e corrente durante lo slittamento.

Un'altra modifica però che dovrò fare è quella di mettere un qualcosa tipo rete zanzariera sopra il sub per evitare che ci vada a finire qualcosa e per la polvere.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28610 da Pro
Risposta da Pro al topic S-Max 2.0 145CV benzina/metano
Se non puoi fare altrimenti.................
Peccato, il sedile ti assorbirà gran parte dell'emissione.
Vuol dire che servirà per massaggiare il deretano di chi si ci siede sopra :lol: :lol: :lol:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28617 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
Eh già purtroppo mi pomperà sotto il sedere :ahah: :ahah: poi se hai visto come è fatto la parte dove sta il cono ha una sorta di arco che proprio sul tubo mi avrebbe dato problemi...e cmq avrebbe assorbito il pavimento a questo punto un po' di aria tra il cono e il sedile c'è

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Spider75
  • Avatar di Spider75
  • Offline
  • Platinum Member
  • Platinum Member
  • 2.0 TDci Titanium - Black Panter - cambio man. - Black Panther
Di più
8 Anni 1 Mese fa #28636 da Spider75
Risposta da Spider75 al topic S-Max 2.0 145CV benzina/metano
:brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav: :brav:

Grande Jjone :cool:
La mia:
1° - 23 Maggio 2015 Valeggio S.M. (Vr)
2° - 11 Giugno 2016 Norcia (Pg)
3° - 28 Ottobre 2016 OZRacing S.Martino L. PD)
4° - 20 Maggio 2017 San Marino (RSM)

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Administrator
  • Administrator
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
8 Anni 1 Mese fa #28794 da Rebelion
Risposta da Rebelion al topic S-Max 2.0 145CV benzina/metano
Ottimo upgrade JJone

:brav: :brav: :brav: :brav: :brav: :brav: :brav:
www.smaxclubitalia.com/forum/le-nostre-s-max/12-la-mia-black-mamba-work-in-progress-perenne.html
Prima di postare passa da qui
www.smaxclubitalia.com/forum/benvenuto/431-re
www.smaxclubitalia.com/forum/concorsi-fotografici.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Riddle
  • Avatar di Riddle
  • Offline
  • Platinum Member
  • Platinum Member
  • La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!
Di più
8 Anni 1 Mese fa #28805 da Riddle
Risposta da Riddle al topic S-Max 2.0 145CV benzina/metano
Ottimo upgrade!! :brav:
..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!
File allegato:

La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 1 Mese fa #28846 da JJONE
Risposta da JJONE al topic S-Max 2.0 145CV benzina/metano
a tutti quanti :ahah: :ahah: :ahah: :ahah:
