9 Anni 4 Mesi fa - 4 Anni 11 Mesi fa #372 da massimiliano.bruno07
foto e schemi elettrici audio premium sound system by Rebelion è stato creato da massimiliano.bruno07
Ciao a tutti ecco cosa sono riuscito a reperire, spero siano utili:

www.fordwiki.co.uk/index.php/Quadlock_Stereo_Connector_-_Sony_DAB_/_USB

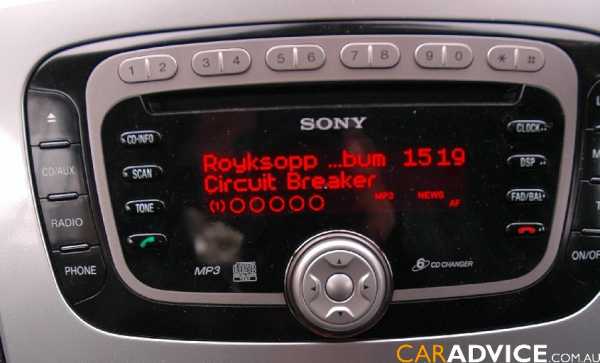

connettori Sony

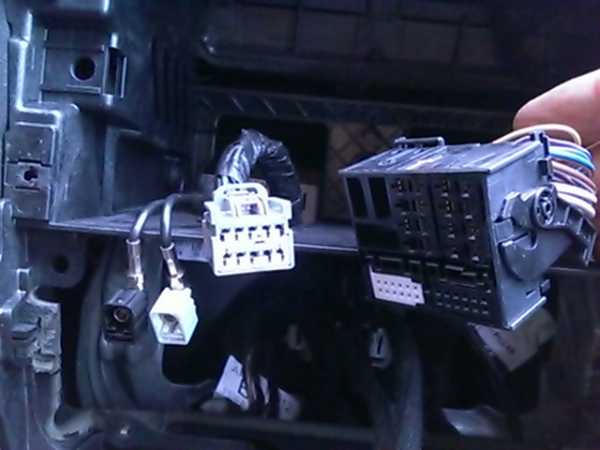

cablaggi 01

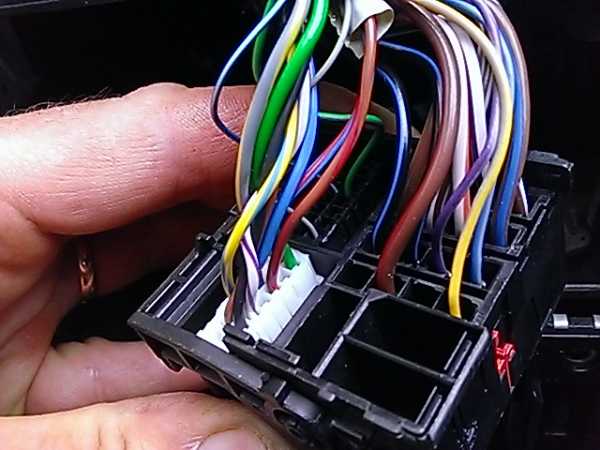

cablaggi 02

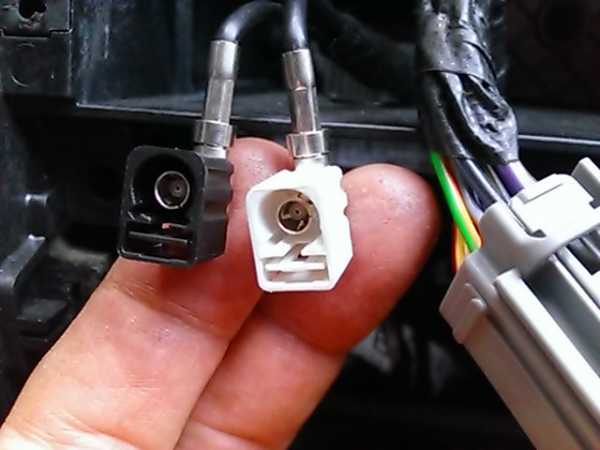

spinotti antenne



Schema

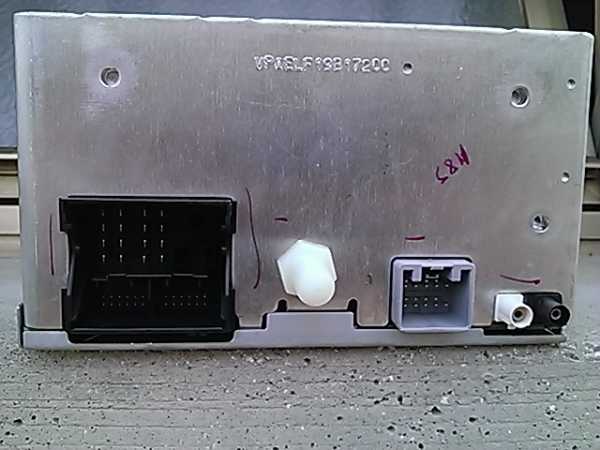

retro Sony

SEGUITECI ANCHE SU FACEBOOK CLICCA QUI
Allegati:
Ultima Modifica 4 Anni 11 Mesi fa da Rebelion.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 11 Mesi fa #8193 da alcom76
Risposta da alcom76 al topic foto e schemi elettrici audio premium sound system by Rebelion
Ciao e complimenti per il post.
Volevo farti una domanda a riguardo,
Ho montato uno stereo Oneon Android ma mi Sto arrivando! Che ho perso la parte premium sound system. Quel connettore grigio a 10 poli,
Mica potresti aiutarmi a capire come collegarli?
Grazie

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
8 Anni 11 Mesi fa #8194 da dellipri
Risposta da dellipri al topic foto e schemi elettrici audio premium sound system by Rebelion
alcom76 ti invito caldamente a leggere il regolamento e a presentarti nell'apposita sezione
Fabrizio

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10443 da Gialas82
Risposta da Gialas82 al topic foto e schemi elettrici audio premium sound system by Rebelion
ciao ragazzi,oggi mi e' arrivata una radio erisin 2608 ma ho un problema,il connettore da 10 poli che tiene tra le dita Massimiliano nella foto "cablaggio 02" come faccio a collegarlo visto che non ho niente di compatibile?

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa - 8 Anni 10 Mesi fa #10455 da Giangi76
Risposta da Giangi76 al topic foto e schemi elettrici audio premium sound system by Rebelion
Ciao Gialas.... se ci posti una foto della radio erisin 2608 e della parte dei contatti, forse ci aiuti
nel darti una mano :tahnk:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 10 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10475 da Gialas82
Risposta da Gialas82 al topic foto e schemi elettrici audio premium sound system by Rebelion

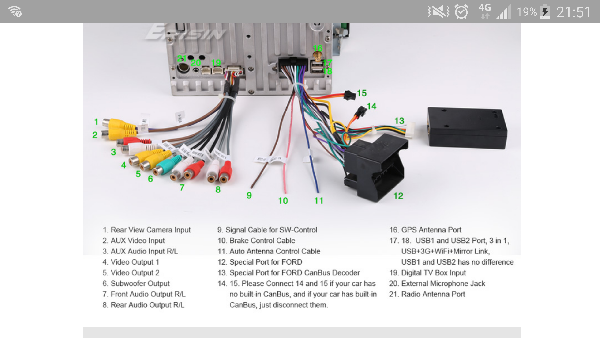

Il retro della radio è quello mentre lo spinotto che stava attaccato alla radio sony originale dove va attaccato?a cosa serve?
Aiutooooo
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10476 da Gialas82
Risposta da Gialas82 al topic foto e schemi elettrici audio premium sound system by Rebelion
Il retro della radio è quello mentre lo spinotto che stava attaccato alla radio sony originale dove va attaccato?a cosa serve?
Aiutooooo :wall:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa - 8 Anni 10 Mesi fa #10477 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic foto e schemi elettrici audio premium sound system by Rebelion
gialas....allora...anche tu hai il problema dell'audio...allora sul connettore grigio ci sono attaccati tutti i fili delle casse...ora ti linko il post dove spieghiamo ad altri come dovevano fare...

www.smaxclubitalia.com/forum/upgrade/557-autoradio-gps-eonon-android-ga5162f-ford-smax-wifi-3g.html

leggi il post

se non riesci da solo...ti consiglio di farti aiutare da un installatore.. :cool: :cool:
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI
Ultima Modifica 8 Anni 10 Mesi fa da massimiliano.bruno07.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • germano
  • Avatar di germano
  • Offline
  • New Member
  • New Member
  • Felice possessore della smax 163 cavalli del 2010
Di più
6 Anni 6 Mesi fa #53655 da germano
Risposta da germano al topic foto e schemi elettrici audio premium sound system by Rebelion
Salve, ho lo stesso problema con l’impianto Sony premium, il link dove ci dovrebbe essere la spiegazione di come collegare il secondo spinotto non si apre o è stato rimosso il contenuto, c’è qualcosa di concreto da fare per poter montare un altra autoradio? Grazie

Allegato non trovato

Allegato non trovato

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 6 Mesi fa #53663 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic foto e schemi elettrici audio premium sound system by Rebelion
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
6 Anni 6 Mesi fa #53730 da dellipri
Risposta da dellipri al topic foto e schemi elettrici audio premium sound system by Rebelion
Ciao Germano ti invito a leggere il regolamento del forum e a passare a presentarti nella sezione apposita. Grazie.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 5 Mesi fa #54619 da giomanet
Risposta da giomanet al topic foto e schemi elettrici audio premium sound system by Rebelion

massimiliano.bruno07 ha scritto: gialas....allora...anche tu hai il problema dell'audio...allora sul connettore grigio ci sono attaccati tutti i fili delle casse...ora ti linko il post dove spieghiamo ad altri come dovevano fare...

www.smaxclubitalia.com/forum/upgrade/557-autoradio-gps-eonon-android-ga5162f-ford-smax-wifi-3g.html

leggi il post

se non riesci da solo...ti consiglio di farti aiutare da un installatore.. :cool: :cool:


CIAO a tutti tutti...Amici smanettoni.... vorrei ricollegarmi a questo specifico argomento perche anche io ho preso un nuovo sistema multimedia per la ns Smax...questa volta un gran bel prodotto finalmente però con schermo un pò più grande dei soliti così da far allineare l'estetica della ns Nave un più alle più recenti astronavi prodotte di recente...infatti sto parlando di un sistema android da ben 9"...full touch scrren...perfettamente integrato al mobile della ns Ford....
Mi rimane comunque ancora il problema che avete espresso in qs post e cioè il collegamento del connettore da 10 poli che riguarda parte degli altoparlanti del sistema Sony Premium Sound system.....io ho tale connettore tuttora scollegato dato che non ho nessun modo da poterlo allacciare al resto delle connessioni date in dotazione dal nuovo sistema...che comunque comanda parte dei diffusori presenti in auto (escludendo haime il subwoofer i tweeter sul cruscotto ant e canale centrale cruscotto...
Qui amici serve la vs grande capacità regressa ed ingegno...sul come avete risolto tale problema....
Aneddoto e prova personale intanto è stato:
-Autoradio originale sony CD345... senza tale connettore 10 poli non si sente nessun diffusore audio ...nessuno!
-Autoradio Ownice C500+ 9" senza possibilità di connessione spinotto 10 poli grigio ,ma con connesso connettore grande nero ( quello a clip inclusivo dei canbus) si sentono i canali posteriori e quelli in basso delle portiere anteriori ( ma NON sub +centrale+ tweeter anteriori cruscotto) dunque solo circa la metà dei diffusori torali...
ora....... provando a linkare sopra il riferimento della soluzione mi rimanda ad una pagina non più disponibile....
Posso sperare in una vs immensa illuminazioe per qs problema?....GRAZZIEEEEEE:love: :love: :love: :love:
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 5 Mesi fa #54625 da JJONE
Risposta da JJONE al topic foto e schemi elettrici audio premium sound system by Rebelion
Ciao purtroppo non ho lo schema dei fili del connetore grigio, ad ogni modo per il sub teoricamente potresti verificare se il tuo nuovo sistema ha l'uscita SUB, bisognerebbe intercettare i cavi che portano all'amplificatore che si trova nel vano a sx in basso al volante dove si trova anche la presa obd, per gli altri 2 altoparlanti si potrebbe intercettare i cavi e collegarli direttamente alle uscite anteriori.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 4 Mesi fa #54637 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic foto e schemi elettrici audio premium sound system by Rebelion
No JJ ho già provato io per comandare il sub ma senza successo. L'unico modo per recuperare il sub originale e mettere un altro amplificatore a parte. Per quanto riguarda le altre casse devi provare a fare dei ponti cioè... Prendere i fili che hai sul cablaggio della radio per esempio le casse anteriori e provare sul cavo grigio a vedere dove corrispondono tweter e casse anteriori.
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 4 Mesi fa #54725 da giomanet
Risposta da giomanet al topic foto e schemi elettrici audio premium sound system by Rebelion
Ciao a tutti, volevo riprendere quì l'argomento nel dettaglio possibilità di cablaggio connessioni canali audio recuperabili dal Famigerato Connettore 10 pin grigio del Sound System Sony che tanto ci ha fatto penare per quanto ingarbugliato sia stato concepito..
sicuramente in molti di voi avranno già risolto in toto o in parte tale intoppo nel voler ripristinare tutti i canali del Premium System anche con un dispositivi Aftermarket...
Da una ricerca sue web sono riuscito ad acquistare (ancora devono arrivarmi) i connettori da 10 pin adattabili al ns famigerato originale Ford dove sarà possibile poter estrapolare i cavi relativi ai canali audio da voler prelevare senza necessariamente tagliare i cablaggi originali e dunque la possibilità in seguito da poter ripristinare tutto l'originale senza aver compromesso nessun filo...
Chiunque abbia voglia o necessità di approfondire ancora o cmq in grado di poter suggerire altri consigli della fattispecie di tale argomento è gradita ogni idea in più....
attendo vs risposte..
vesos
Allegati:
Ringraziano per il messaggio: Gigiomax

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 4 Mesi fa - 6 Anni 4 Mesi fa #54737 da giomanet
Risposta da giomanet al topic foto e schemi elettrici audio premium sound system by Rebelion
Anzitutto grazie per questo foto che dovrebbe rappresentare lo schema di collegamento dello spinotto inerente il premium sound system..
chiedo cortesemente ,per chi come me è anche un pò profano nelle terminologie tecniche ...a cosa corrispondono e la loro funzione esattamente le sigle sopraindicate:
ACP+
ACP-
GND ACP
CD ACP
GND
GND AUD
ed i canali R ed L se sono corrispondenti al solo Front o meno..
Grazie
Allegati:
Ultima Modifica 6 Anni 4 Mesi fa da giomanet.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 3 Mesi fa #54853 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic foto e schemi elettrici audio premium sound system by Rebelion
Questo è quello che abbiamo scoperto.. Se ti può essere di aiuto
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 3 Mesi fa #54864 da giomanet
Risposta da giomanet al topic foto e schemi elettrici audio premium sound system by Rebelion
ciao massimiliano.bruno07.... grazie della foto...ma mi chiedo...in qs immagine
nn risulta alcun filo al 1 pinin alto a sx..mentre nel mio spinotto ci sono tutti i fili connessi......può essere che ci siano versioni premium diverse?
grz

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 2 Mesi fa #55285 da bhaal
Risposta da bhaal al topic Re:foto e schemi elettrici audio premium sound system by Rebelion
Ciao, anche io come te mi trovo con il problema del Sony premium sound.

Dove hai comprato il connettore da 10 PIN ? Sei riuscito a collegare le casse premium alla nuova radio?


Inviato dal mio MI 5 utilizzando Tapatalk

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
6 Anni 2 Mesi fa #55287 da bhaal
Risposta da bhaal al topic Re:foto e schemi elettrici audio premium sound system by Rebelion
Ciao a tutti,
Allego alcune foto del mio connettore da 10 pin, magari può aiutare anche altri con il mio stesso problema e insieme si trova una soluzione.
A differenza della foto che mostra le connessioni, il mio connettore è completo di tutti i cavi, in ogni PIN.
Ho provato anche a smontare il coperchio del subwoofer che è collegato tramite 4 cavi (guarda caso il colore dei cavi sembra uguale a quelli di 4 cavi del PIN da 10). Non capisco perchè pero siano 4.

Nel caso qualcuno che ha integrato con un amplificatore di che tipo/marca, wattaggio e in caso come ha collegato il tutto?
Mi immagino che l'amplificatore vada alimentato, vadano inseriti gli ingressi +- di tutte le casse premium (DX/SX e il sub?) e poi collegati alla nuova radio tramite RCA aggiuntivi. E' corretto?

La nuova radio senza quelle casse si sente veramente male :sick: , spero di riscire a trovare una soluzione!:lol:
Grazie!
