Materiale utilizzato:
n°2 pannelli di OSB da 9mm 125x125cm prezzo indicativo 10/12 euro.
n°2 cerniere per cavalletti (quelle che mantengono i pannelli aperti) 2/3 euro
n°4 cerniere piane per aprire e chiudere i pannelli 2/3 euro
n°3 squadette a 90°
Perlina di legno da 18mm di spessore
3mq di moquette
n°1 bomboletta di Colla spray
viti da legno da 2cm
rivetti

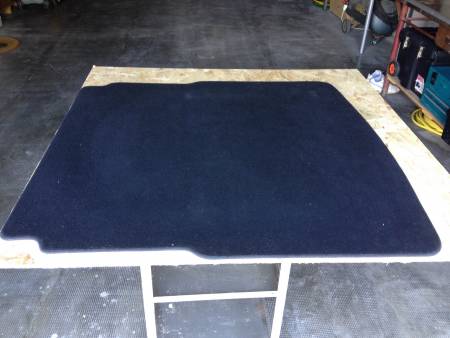

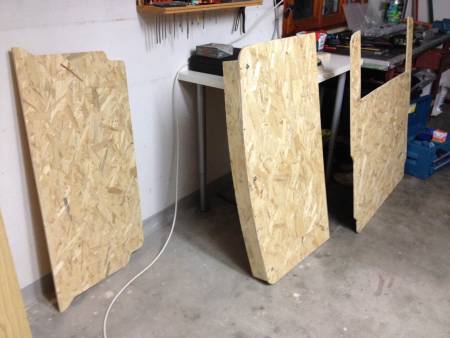

1 - Tagliate i pannelli di OSB utilizzando come dima il tappeto del baule.

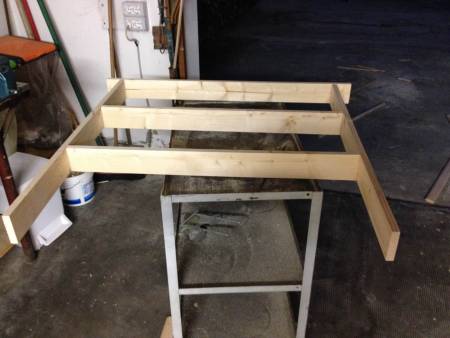

2 - Costruite il telaio tagliando la perlina ad un’altezza di 8 cm. In questo modo il pacchetto (fondo, vano, coperchio) avrà uno spessore complessivo di cm 10 e risulterà a filo con lo scalino interno dei pannelli laterali del baule. Ricordate che il vano presente sul fondo del baule si dovrà aprire dopo l’installazione, quindi attenzione a dove mettete i traversi del telaio.

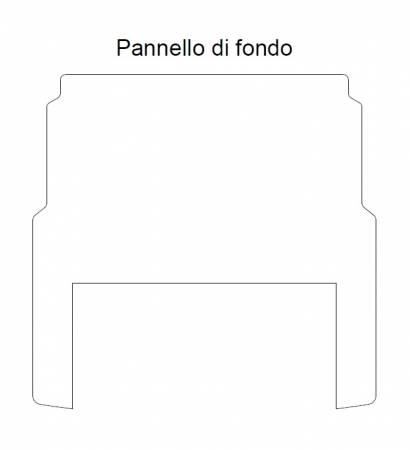

3 - Posizionate il telaio sul pannello utilizzato come fondo, controllate il posizionamento e segnate con una matita la parte da rimuovere per poter accedere al vano sul fondo.
Tagliate e rifilare il fondo.

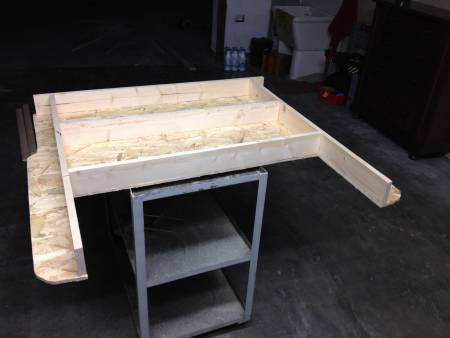

Avvitate il telaio al fondo.


4 - Tagliate una striscia da 8 cm di OSB da posizionare in “verticale” a chiusura del pannello superiore.
Rivettate le 3 squadrette alla striscia, mettendone una al centro e una a ciascuna estremità.
Pre-avvitate le viti (almeno 5) sul bordo superiore del pannello.

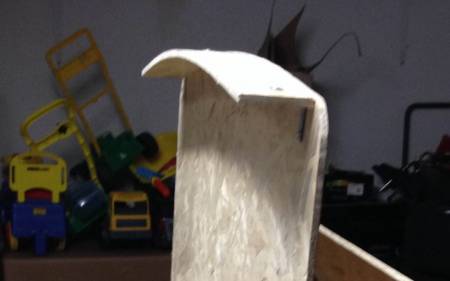

Posizionate la striscia con le squadrette sotto al pannello ed iniziate ad avvitare le viti partendo dal centro, “Operazione delicata”: Fate curvare la striscia adattandola alla forma curva del pannello e avvitate man mano le viti.
Forate e rivettate le squadrette al pannello superiore.

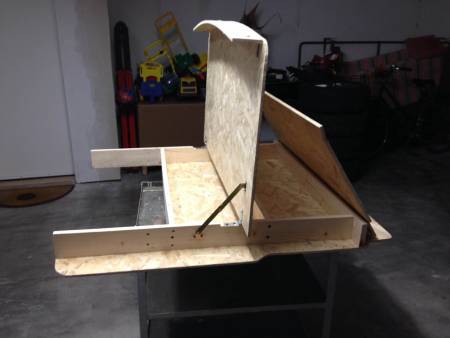

5 - Posizionate ora il pannello superiore sul telaio assemblato al fondo e tagliatelo in due in modo da poter avere le due aperture. Io ho tagliato prima del restringimento, perché altrimenti quando aprirete il contenitore rischiate che il coperchio sia troppo ingombrante.
Per poter rendere l’apertura dei due pannelli agevole, lasciate una fessura da 2 cm tra un pannello e l’altro (tagliando il secondo), che poi verrà nascosta dalla moquette.


6 - Realizzate una scanalatura nel telaio per creare la sede in cui installare le cerniere piane, in modo che una volta avvitata al telaio, al cerniera risulti a filo nella parte superiore.
Avvitate la cerniera al telaio.
Fate qualche prova di apertura e chiusura prima di forare e rivettare il pannello alla cerniera.


7 - Posizionate il secondo pannello e fissate le cerniere piane al pannello e al retro del telaio.

8 - Installate le cerniere per cavalletti prima al pannello superiore poi al telaio, controllandone prima il corretto funzionamento.

9 - Misurare e tagliare la moquette tenendo presente che sui pannelli superiori bisognerà risvoltarla.
Qui vale la regola che “tagliare si fa sempre in tempo…”

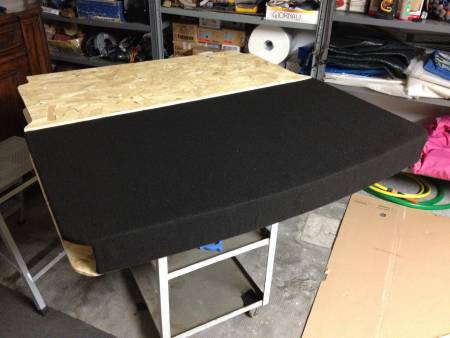

10 - Spruzzare la colla sui pannelli e sulla moquette. Lasciare asciugare qualche minuto poi posizionare la moquette sui pannelli fissandola anche con la puntatrice. Tagliare e sagomare. Attenzione agli angoli!!!


Buon lavoro!

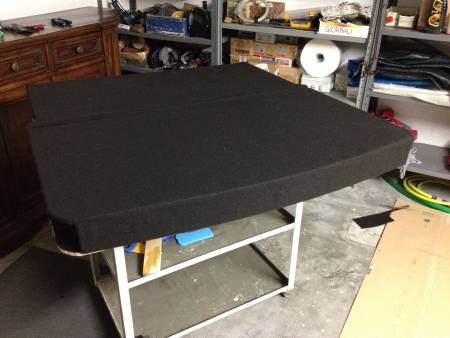

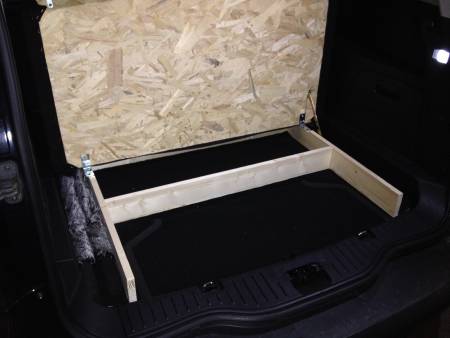

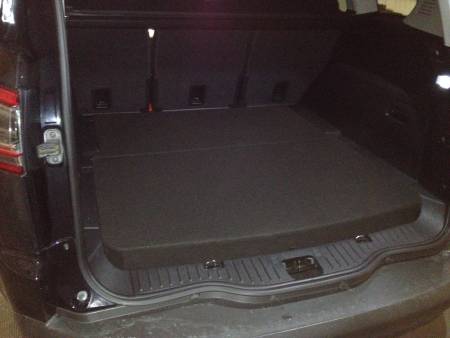

Risultato finale

Non c'è nient'altro da dire!!!

Ottimo tutorial, preciso e completo anche dei relativi prezzi

grande Biso!
e non aggiungo altro!
se non:
ma una spruzzatina di grigio all'interno per rendere più tecnologico il tutto?
(il legno a vista ( anche se solo con sportelli aperti )sulla nave fa ....antico!)

albyktm ha scritto: grande Biso!
...ma una spruzzatina di grigio all'interno per rendere più tecnologico il tutto?
(il legno a vista ( anche se solo con sportelli aperti )sulla nave fa ....antico!)

in effetti visto che mi è rimasta un po' di moquette pensavo di rivestire l'interno con quella...

grande, così viene proprio un bel lavoro rifinito come si deve

complimentoni ancora grazie per il turorial

Bisio mi piace talmente tanto il tuo lavoro che mi fai venire voglia di farlo (magari piazzando un led di cortesia in apertura )

...."peccato" che ho i 7 posti....altrimenti...

Complimenti ancora per tutto!

"Aggiornamento Importante"

Rebellion via mp ha fatto alcune osservazioni riguardo alla sicurezza
In caso di tamponamento c'è il dubbio che il tutto vada a urtare i sedili posteriori, mettendo in potenziale pericolo gli occupanti.
Premetto che avevo pensato a questo problema, e infatti il telaio non arriva fino contro i sedili ma termina una decina di centimetri prima.

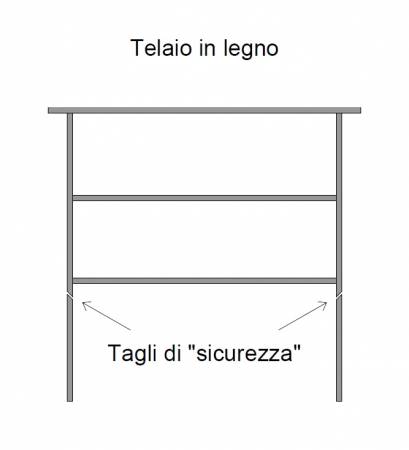

In ogni caso "prevenire è meglio che curare", quindi per restare più tranquillo ho pensato di tagliare il telaio in diagonale sui due longheroni, in modo che in caso di tamponamento non risulti un solo pezzo bensì due ben distinti e soprattutto con "via di fuga obbligata".
Ogni altro suggerimento e/o osservazione è più che ben accettato

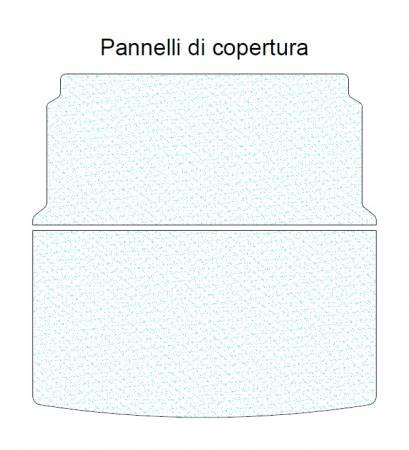

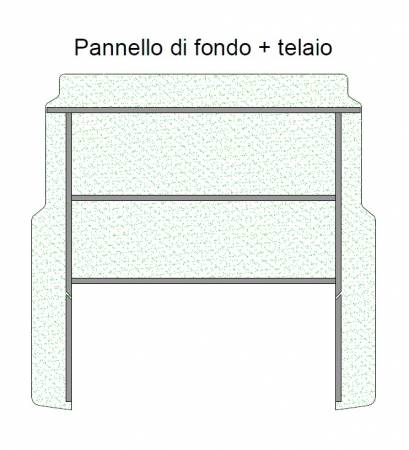

Allego disegni schematici

Bisio mitico!!! Mi piace il tuo modo di stare sul pezzo

Soprattutto i disegni e le indicazioni; sempre ordinate

Complimenti Bisio, per il lavoro ed il tutorial.....
quei 10 cm di stacco tra i sedili...ed il vano, li potresti colmare con del materiale assorbente in caso anche come già detto di tamponamenti, smorzerebbero l'impatto appunto ai sedili della seconda fila.

bel lavoro Bisio penso che lo faro anch'io

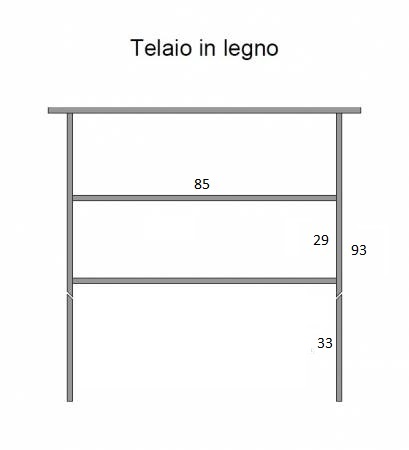

Visto che per messaggio privato mi sono state chieste alcune misure, ho pensato di renderle utili a tutti

Fantastico

Grande Biso!

Grazie Biso ma la 1° traversa che misura a ????

Non l'ho misurata perchè è uguale alla larghezza del pannello nella parte stretta
