file Modifica faro posteriore (prerestyling) con 3ª luce di posizione

Di più
8 Anni 10 Mesi fa #10644 da Marco78black
Modifica faro posteriore (prerestyling) con 3ª luce di posizione è stato creato da Marco78black
Navigando e circumnavigando ho visto questo filmato e mi si è accesa la scimmia…
Così, ho comprato due lampadine P21/5W PHILIPS Long Life (che sulla carta durano il triplo e costano il doppio, così l’eventuale laboriosa sostituzione avverrà il più tardi possibili) e mi sono messo all’opera.

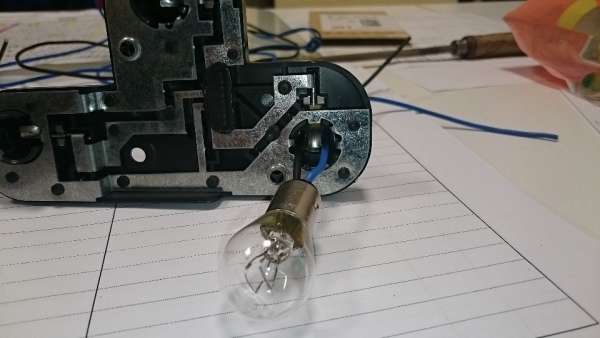

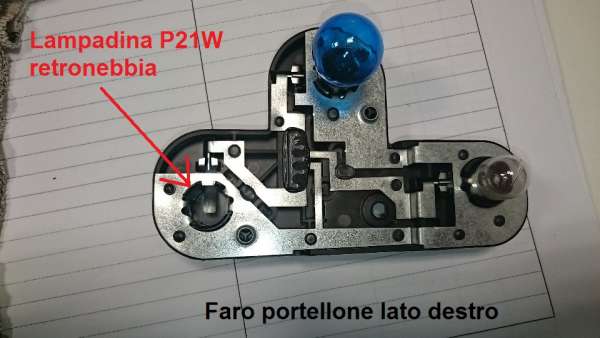

Ho smontato i portalampada e come prima cosa ho saldato i due fili sui contatti delle lampadine. Prima di saldarli, piegate la parte spellata a 90°, così rimarranno ben accostati al fondo lampada senza “allargarsi” fuori dalla sagoma (dato che lo spazio per inserirla è preciso).

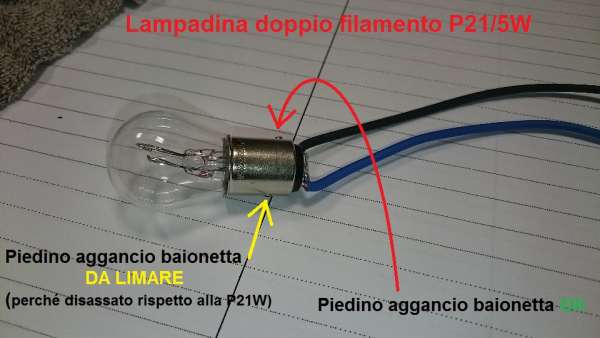

Per mettere la lampadina doppio filamento, sarà necessario limare il piedino più alto dell’incasso a baionetta, che non è simmetrico come in quella monofilamento (vedi foto).

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10645 da Marco78black
Risposta da Marco78black al topic Modifica faro posteriore (prerestyling) con 3ª luce di posizione

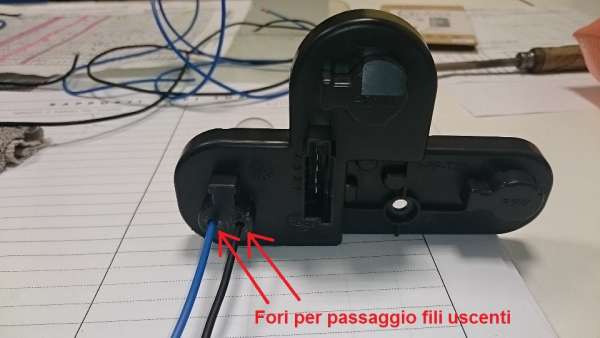

Passo successivo è fare i fori sul portalampade per far uscire i fili esternamente.





Nel video di youtube si vede che i fili rimangono interni, ma per fare ciò ha tolto la linguetta del contatto inferiore della lampadina. Io ho preferito lasciarlo, perché così è ripristinabile e poi quel contatto ha pure la funzione di reggere la lampadina a contrasto negli incassi a baionetta, per l’effetto molla.

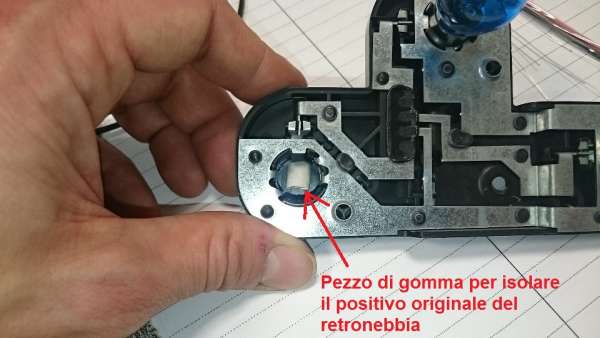

Sul contatto inferiore ho messo un pezzo di guaina in gomma per isolarla, tanto il retronebbia prenderà i 12V direttamente dal filo saldato.

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10646 da Marco78black
Risposta da Marco78black al topic Modifica faro posteriore (prerestyling) con 3ª luce di posizione

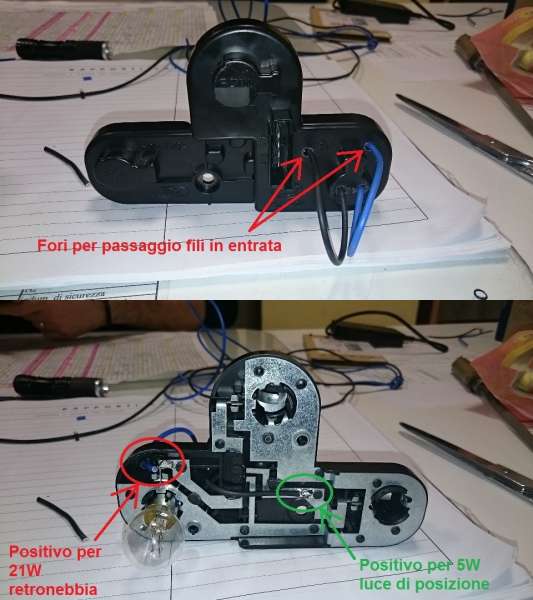

A questo punto si fanno i fori per rientrare coi fili e si salderanno sulle rispettive piastre di alimentazione luce di posizione uno e fendinebbia l’altro.

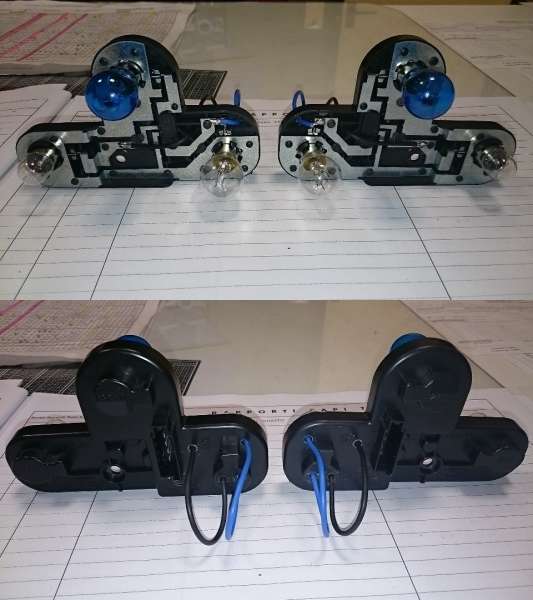

A questo punto il gioco è fatto, non resta che rimontare il tutto e vederne l’effetto!

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10647 da Marco78black
Risposta da Marco78black al topic Modifica faro posteriore (prerestyling) con 3ª luce di posizione

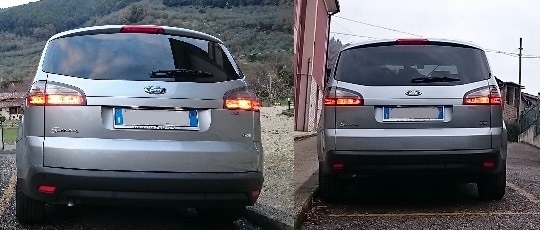

Ecco il faro completamente acceso con tre luci di posizione…

Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10648 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic Modifica faro posteriore (prerestyling) con 3ª luce di posizione
Aaaa però. ..bravo marco....ottimo risultato... :brav:
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 10 Mesi fa #10649 da Giangi76
Risposta da Giangi76 al topic Modifica faro posteriore (prerestyling) con 3ª luce di posizione
Bravo marchino.....la stessa modifica (piu' o meno) che ha fatto lorenzo e altri ragazzi sul forum :brav: :brav:
