heart Re:RE: Re:RE: Re:La mia S-max.... ovvero la AmeS-max :P :P

Di più
7 Anni 6 Mesi fa #43300 da JJONE
Risposta da JJONE al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
:ehhk: Ame dopo il benestare per i :ehhk: raduno adesso fai tutto in poco tempo :ahah: :ahah: :ahah: :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa - 7 Anni 6 Mesi fa #43338 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Partiamo dai sensori di parcheggio...... :cool: :cool: :cool: :cool:

Per prima cosa abbiamo scoperto che le nostre navi anche se non dotate di sensori di parcheggio in origine hanno già tutto il loro bel cablaggio pronto :mrgreen: :mrgreen: :mrgreen: :opopop: :opopop: :opopop:

Infatti alla ricerca di questo io e il buon alex siamo approdati nella macchina dell'ignaro Rudy :ahah: :ahah: :ahah:

A abbiamo iniziato a smonatare :ahah: :ahah: :ahah:

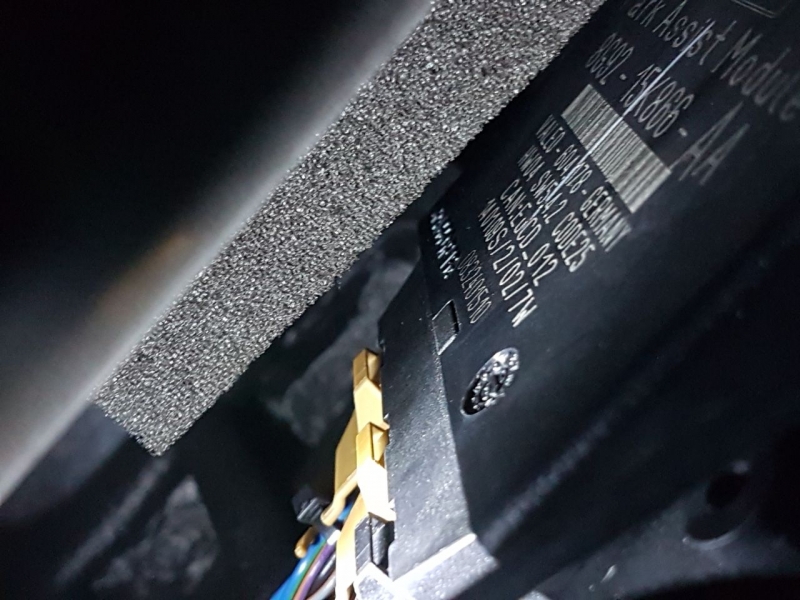

Trovando questa:
La Mia vecchia S-max

La Mia S-max
Allegati:
Ultima Modifica 7 Anni 6 Mesi fa da Ame79.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43339 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P

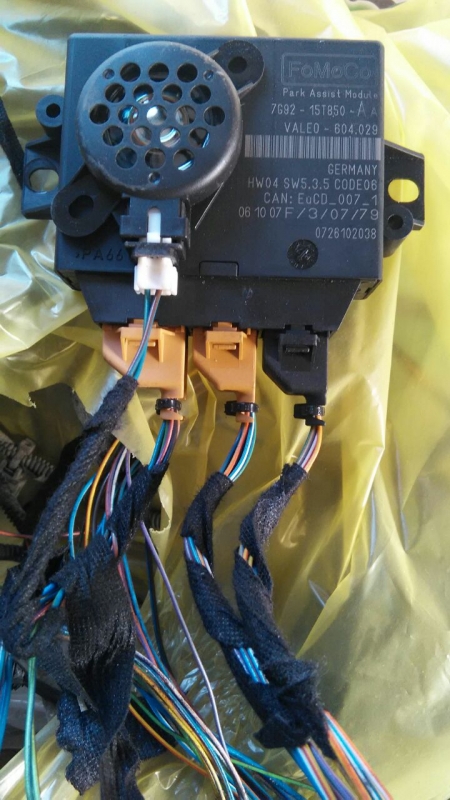

No aspetta.... questa è quella del Buon Micali :ahah: :ahah: :ahah: :ahah:

Al quale ho rotto le scatole per avere delucidazioni.... :ahah: :ahah:

Quella di rudy è cosi:



Che però in realtà la foto è di Dragon :ahah: :ahah: :ahah:
La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa - 7 Anni 6 Mesi fa #43340 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Vabbe insomma facciamo ordine: :cool: :cool:

Ubicazione della centralina sia per Pre che per Restyling :opopop:

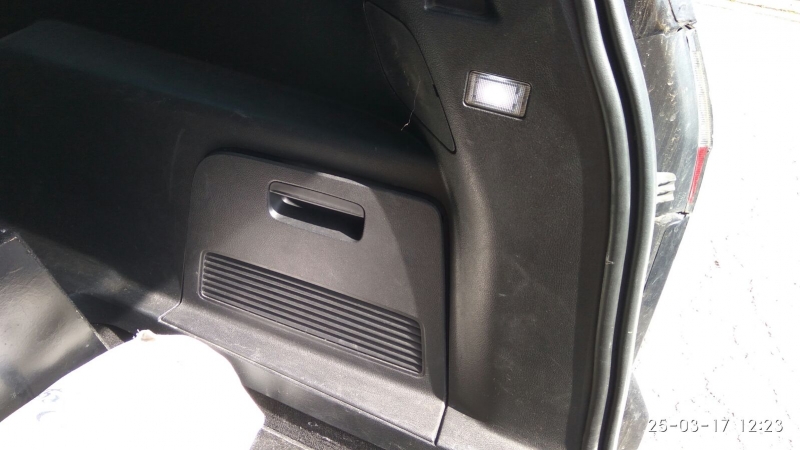

Bagagliaio sportello di plastica sotto il finestrino.....

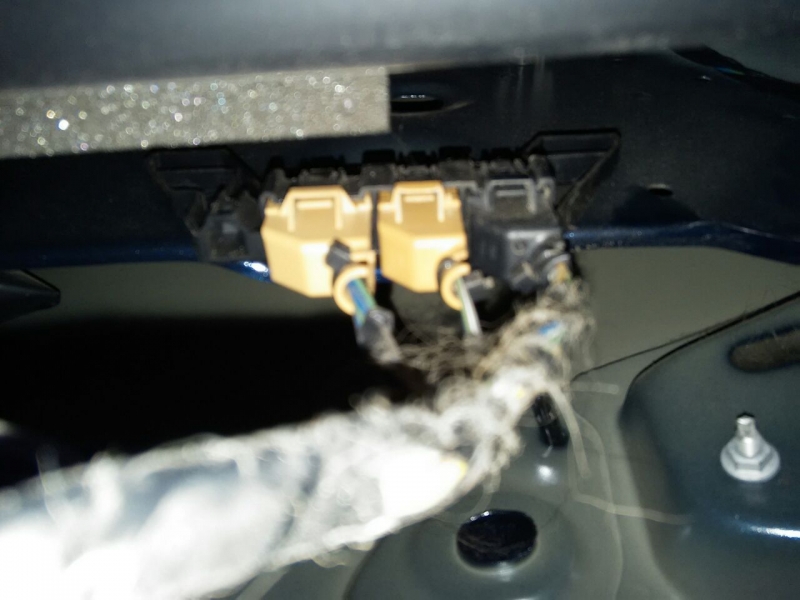

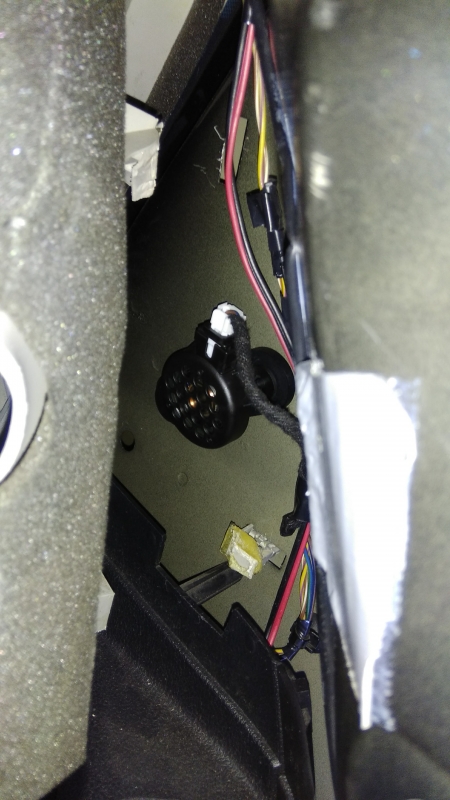

Io ho trovato questo:





Come potete vedere ci sono i fili ma non la centralina... il passo successivo è stato ( ragionando che se è cablato l'interno è cablato anche l'esterno... ) trovare i connettori per i sensori esterni.....
La Mia vecchia S-max

La Mia S-max
Allegati:
Ultima Modifica 7 Anni 6 Mesi fa da Ame79.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43341 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Sfruttando la sfortuna di Dragon ... ( gli hanno sfasciato la prima nave )

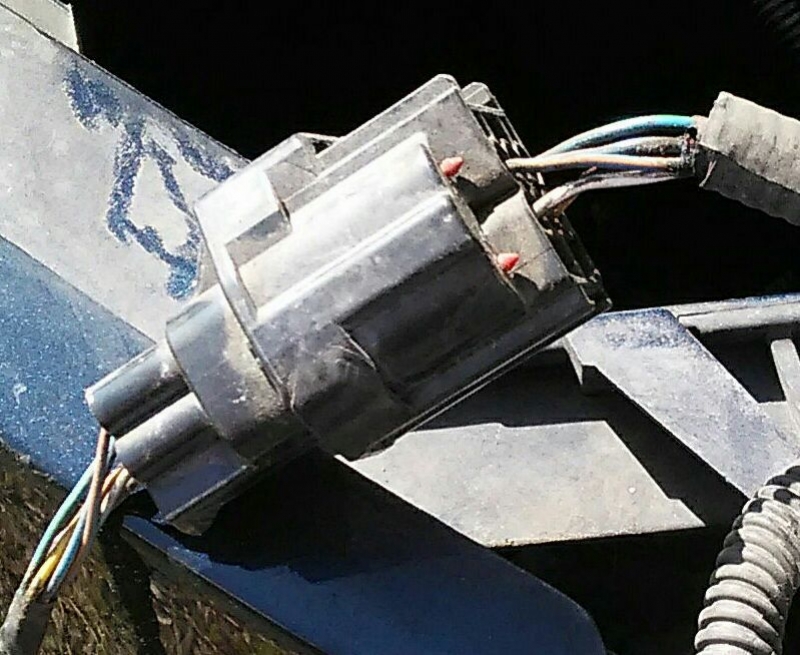

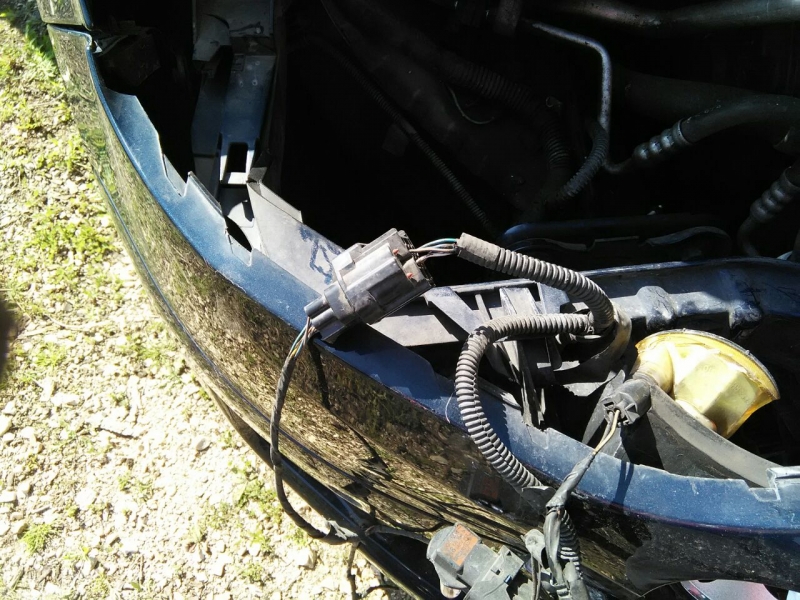

Mi sono fatto mandare la foto del connettore che si trova sotto il fanale lato passeggero....

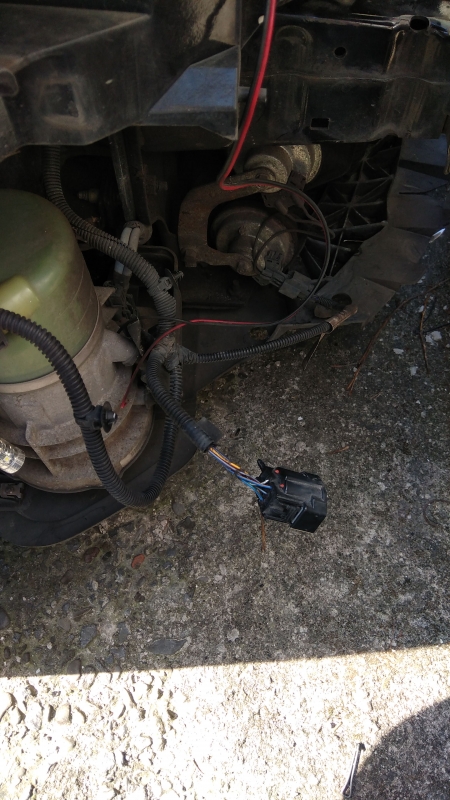

Poi visto che mi hanno portato via il paraurti.... :sigh:
E' stato facile verificare se lo avessi anche io.... Ed in effetti... c'è... :mrgreen: :mrgreen: :mrgreen: :opopop: :opopop: :opopop:


La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43342 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Per il posteriore è stato anche più semplice..... :opopop: :opopop: :opopop:

Basta infilarsi sotto il parautri e lo trovate easy :cool: :cool: :cool:


La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43344 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Fatte queste verifiche ho iniziato ad acquistare tutti i pezzi che servono....... :mrgreen: :mrgreen: :mrgreen:

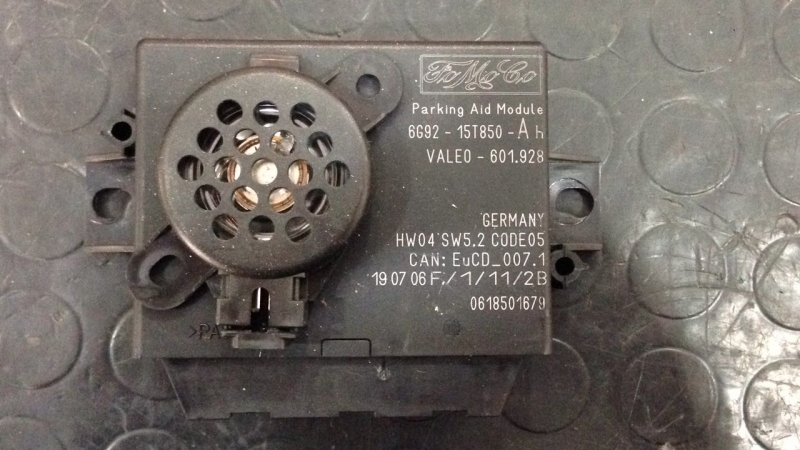

Centralina sensori usata via Ebay

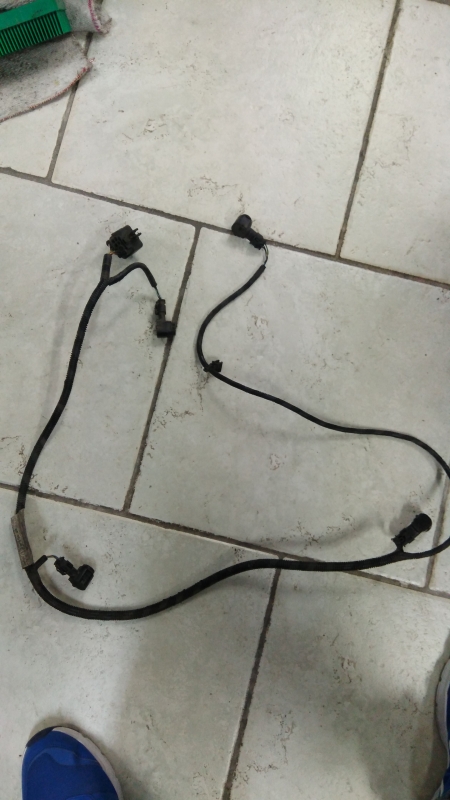

Cablaggio posteriore comprensivo di sensori usato via Ebay

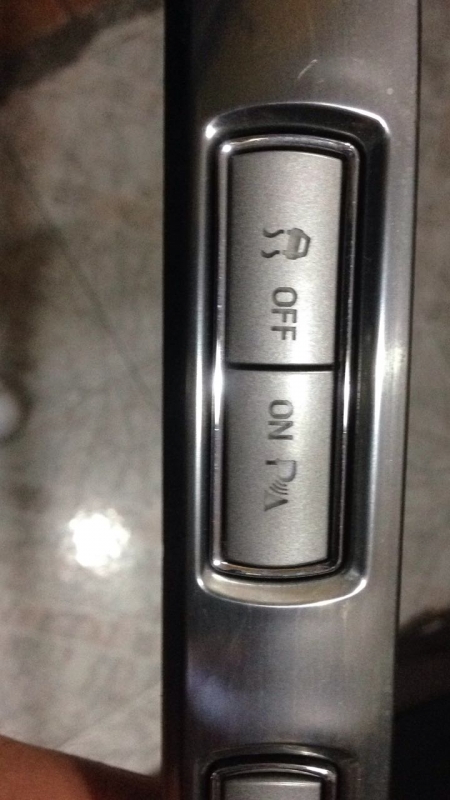

Tasto sensori parcheggio semre usato tramite demolitore
La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 6 Mesi fa #43345 da Giangi76
Risposta da Giangi76 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Grande Ame :brav: :brav: :brav:

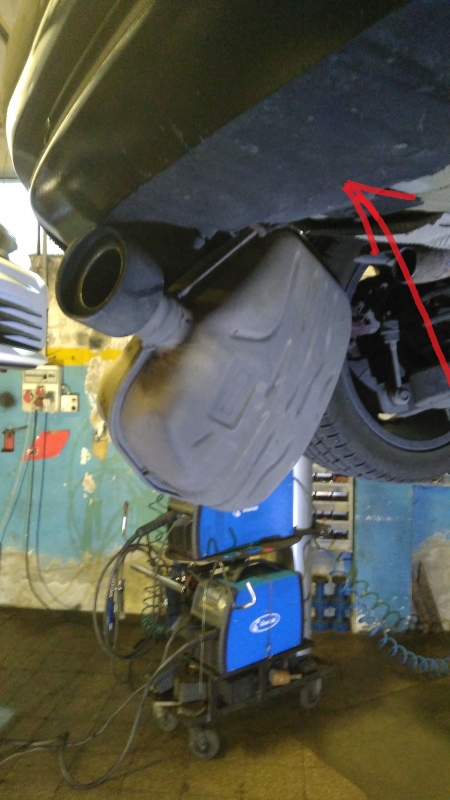

Ps: bellissima la foto da rovida con il vecchio silenziatore a penzoloni :ahah:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43348 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
I sensori di parcheggio anteriori, li ho presi dal demolitore ma purtroppo avevano il connettore tagliato... :sigh: :sigh:

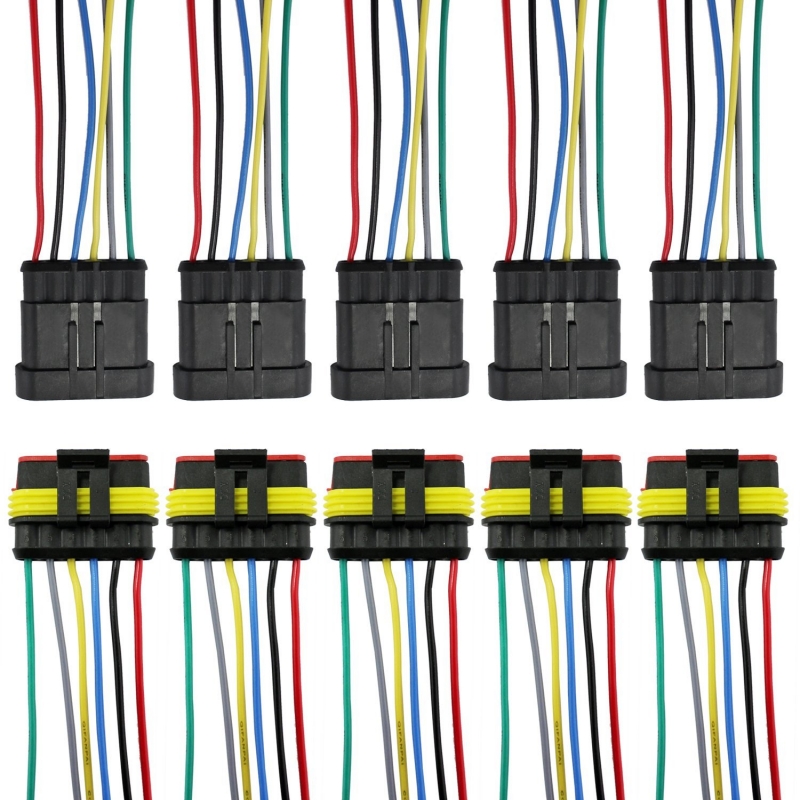

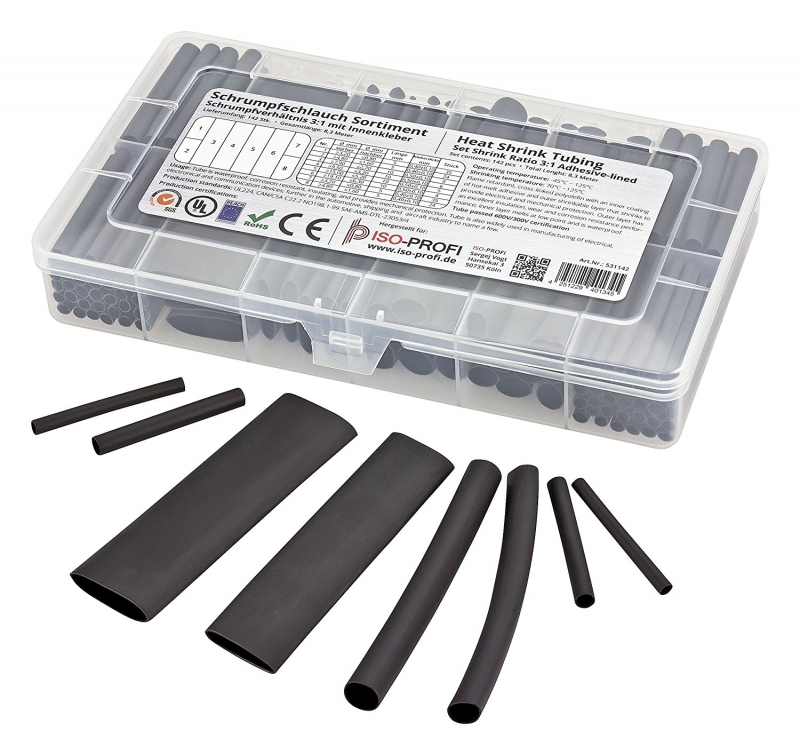

Cosi ho dovuto provvedere.. e comprare il termo restringente con colla sigillante e i connettori da esterno ad uso automobilistico consigliati dal buon killer:
www.amazon.it/gp/product/B019QJ612G/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1



www.amazon.it/gp/product/B01MQ4EGTV/ref=oh_aui_detailpage_o07_s00?ie=UTF8&psc=1


La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43349 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P

Giangi76 ha scritto: Grande Ame :brav: :brav: :brav:

Ps: bellissima la foto da rovida con il vecchio silenziatore a penzoloni :ahah:


Grazie Gian :cool: :cool: :cool: era l'unica foto che avevo che faceva capire bene dove andare a cercare :ahah: :ahah:

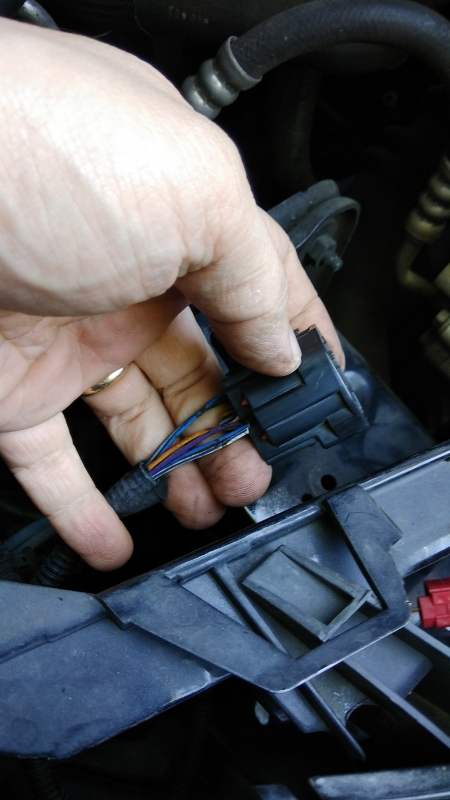

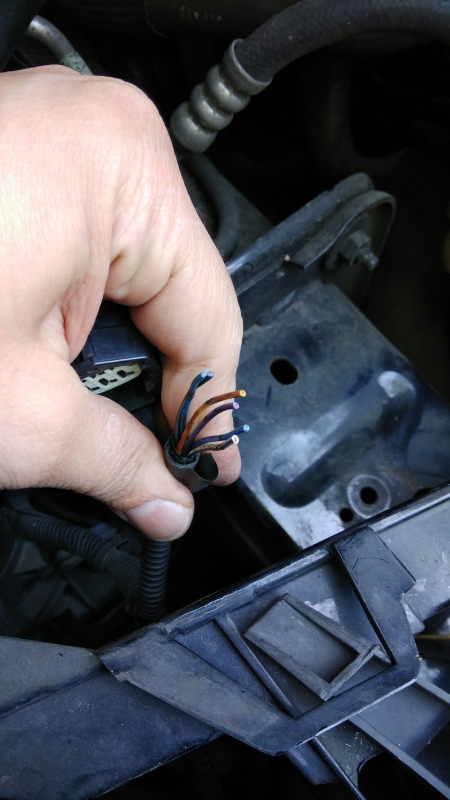

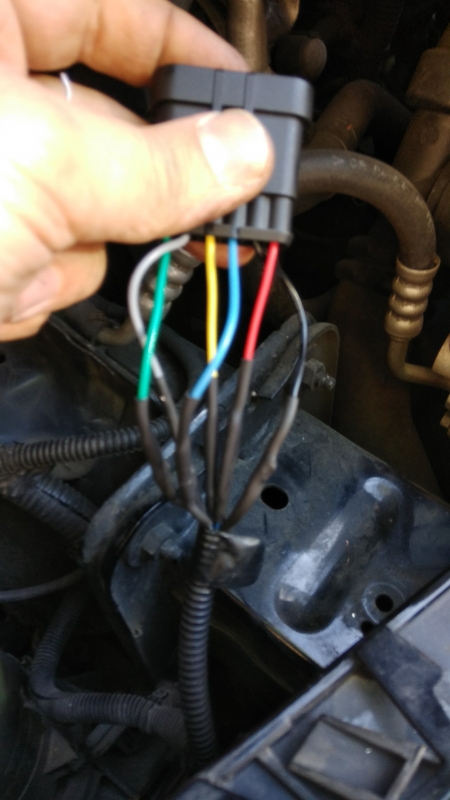

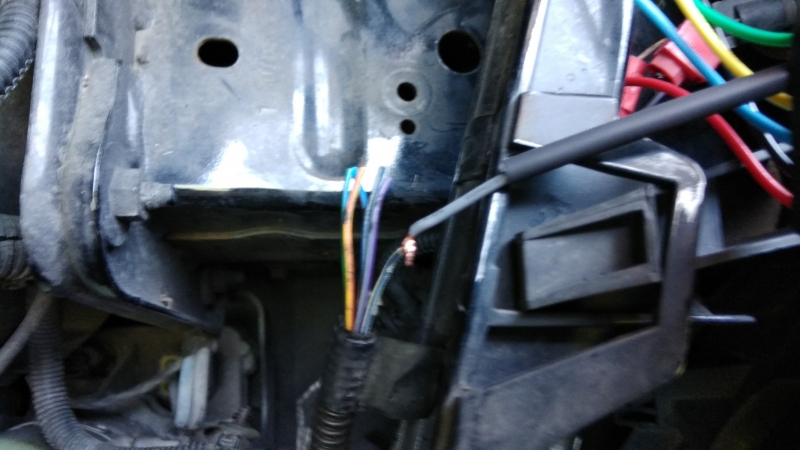

Tornando a noi ho dovuto agire in taglia e cuci :huh: :dry: :wall:

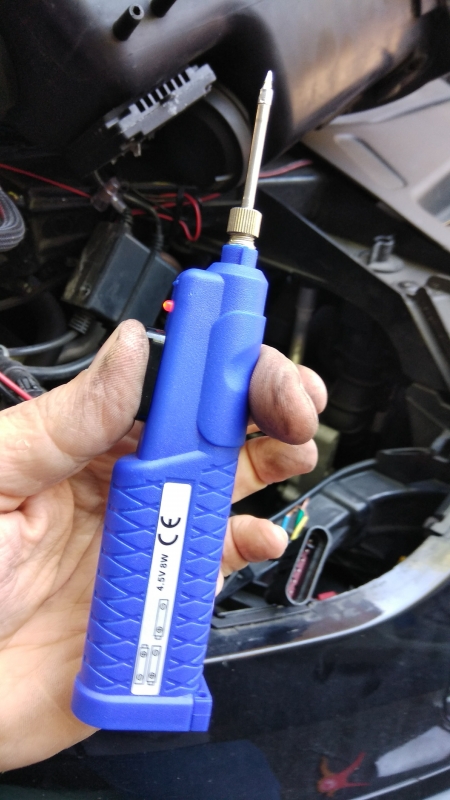

Saldatore a pile alla mano... :mrgreen:






Diciamo non facilissimo perchè lavorare li non è il massimo però dovrebbe andare :ahah: :ahah: :opopop: :opopop:
La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43351 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
A questo punto ho collegato il pc con cavo elm 327 modificato e sono andato ad attivare la funzione in centralina
Poi ho collegato momentaneamente i sensori e............. Nulla :sigh: :sigh: :sigh: :sigh: :sigh: :sigh:

Tasto dei sensori che lampeggia in rosso e niente....
Inoltre ho avuto un problema....
Tra la mia 12/2008 e quella di Dragon 2007 hanno spostato il cicalino... e il rispettivo cavo.... :unsure: :unsure:
Quindi ho dovuto trovare la posizione del cicalino.... e grazie al buon killer che è andato a orecchio :ahah: :ahah: :ahah:
Abbiamo capito che andava qui......


un pò piu in alto della centralina insomma....
La Mia vecchia S-max

La Mia S-max
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43352 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
To be continued....

Inviato dal mio Redmi Note 4X utilizzando Tapatalk
La Mia vecchia S-max

La Mia S-max

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 6 Mesi fa #43353 da Marco70
Risposta da Marco70 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
:brav: :brav: :brav:
Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 6 Mesi fa #43361 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Amedeo....complimentoni perché non fai una guida tutorial?
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43363 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Appena sarà tutto funzionante la faccio :-)

Inviato dal mio Redmi Note 4X utilizzando Tapatalk
La Mia vecchia S-max

La Mia S-max

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
7 Anni 6 Mesi fa #43367 da dellipri
Risposta da dellipri al topic La mia S-max.... ovvero la AmeS-max :P :P
Grande Ame, visto che ora vieni al raduno... voglio vedere lì il risultato finale :ahah: :ahah: :ahah:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Administrator
  • Administrator
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
7 Anni 6 Mesi fa - 7 Anni 6 Mesi fa #43375 da Rebelion
Risposta da Rebelion al topic La mia S-max.... ovvero la AmeS-max :P :P
:ehhk: va bhe abbiamo capito ...... mentre a MArcoPD daremo la scimmia honoris causa ..... a te invece daremo la Scimmia taglia e cuci Honoris causa ...... ti sei talmente specializzato nel taglia salda e rimetti apposto che la differenza tra TE e il dott, Frankestein si stà talmente assottigliando ..... che alla tua Max mancano solo i chiodi laterali e il parafulmine :ahah:

Grande Ame ....... che altro dirti .......

www.smaxclubitalia.com/forum/le-nostre-s-max/12-la-mia-black-mamba-work-in-progress-perenne.html
Prima di postare passa da qui
www.smaxclubitalia.com/forum/benvenuto/431-re
www.smaxclubitalia.com/forum/concorsi-fotografici.html
Ultima Modifica 7 Anni 6 Mesi fa da Rebelion.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 6 Mesi fa #43384 da Maverick
Risposta da Maverick al topic La mia S-max.... ovvero la AmeS-max :P :P
Urcaaaaaaa!

File allegato:
S-max 2014 2.0 TDCI 163cv Titanium S - Shelby Tribute

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Marco46
  • Avatar di Marco46
  • Offline
  • Elite Member
  • Elite Member
  • Max 2.0 tdci 163cv powerschift kit individual Interno esterno completo
Di più
7 Anni 6 Mesi fa #43407 da Marco46
Risposta da Marco46 al topic La mia S-max.... ovvero la AmeS-max :P :P
Grande ame!!! Dai che c sei quasi!!!

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
7 Anni 6 Mesi fa #43421 da Ame79
Risposta da Ame79 al topic Re:La mia S-max.... ovvero la AmeS-max :P :P
Grazie a tutti x i complimenti.. A breve continuerò con le novità sul lavoro dei sensori.. Ma già vi dico che funziona :-)
