8 Anni 8 Mesi fa #15599 da Giangi76
Risposta da Giangi76 al topic La S-max di Giangi
Grazie ragazzi per il vostro appoggio... Ora in pausa pranzo controllo con l'oscilloscopio per vedere se posso capire qualcosa in piu'.....


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa #15600 da Giangi76
Risposta da Giangi76 al topic La S-max di Giangi
Ragazzi mentre cerco di sbattere la testa sul problema del portellone, volevo un consiglio da parte vostra..

Ieri mi ha chiamato il mio amico Rovida, dicendomi che sono arrivati i nuovi terminali
della simoni e se per caso voglio fare un piccolo aggiormamento....

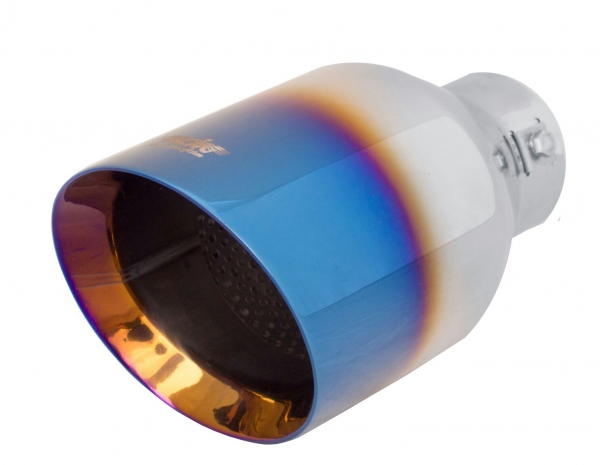

Trx20 B , titanium look, azzurrato con tanto di retina interna.... B)




Che ne pensate??

Dal vivo e' fighissimo, ma l'arcadia lo annerirebbe in un paio d' ore :side:

Non so perche'....ma con quel blu ho pensato subito a Fabbri :ahah: :ahah: :ahah:


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa #15605 da massimiliano.bruno07
Che gran figata...però come dici tu sulle nostre durerebbe un paio d 'ore .....però attira attira...
Scimmia sta buona accuccuccia!!!

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Riddle
  • Avatar di Riddle
  • Offline
  • Platinum Member
  • Platinum Member
  • La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!
Di più
8 Anni 8 Mesi fa #15608 da Riddle
Risposta da Riddle al topic Re:La S-max di Giangi
Bella è assolutamente bello..ma lo vedo tanto per un motore turbo benzina..


Inviato da iPad2 usando Tapatalk

..prestazioni, affidabilità, basso costo...scegline due e dimentica la terza..!

La Mia FoGa ([WA6) - 2.0 TDCi DPF 163CV
dal 05.11.2014

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15626 da Giangi76
Risposta da Giangi76 al topic Re:La S-max di Giangi
Anche aspirato a benzina :mrgreen: .....caro cugino ti ricordo che ci sono "signori" aspirati che non hanno nulla da invidiare
dai fratelli turbo.... vedi honda vtec della S2000.... 11000 giri, 2.0lt, 240cv :love: :love: :love:


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 8 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15627 da Giangi76
Risposta da Giangi76 al topic Re:La S-max di Giangi
Aggiornamento portellone: nessuna novita' purtroppo.. :sigh: :sigh: :sigh: .
con l'oscilloscopio ho notato un picco istantaneo di corrente molto elevato in accensione , al momento dell'apertura de
portellone; interpretabile come un disturbo, ma credo sia normale. Dovrei provare su un'altra max.

Ho chiamato in ford per curiosita'.... a parte che ci hanno messo mezzora per il passaparola, mi hanno detto di passare per
un chek tramite loro pc e che probabilmente bisognera' cambiare la scheda di gestione :ehhk: :ehhk: :ehhk:

Col caxxxxxxxx ne regalo/butto ancora soldi dopo la faccenda del debimetro..... stasera secondo round in box :wall: :wall: :wall:


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 8 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa #15629 da MICALI
Risposta da MICALI al topic Re:La Sfaccio-max di Giangi
Giangi, facci un pensiero per il vcm,in tre gioni circa lo ricevi ...........non regalare soldi ai signori con il camice bianco...


Francesco

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15649 da Giangi76
Risposta da Giangi76 al topic Re:La Sfaccio-max di Giangi
Tranquillo fratello...non lo faccio di sicuro.....gia' una volta ho pagato 75 maledetti euro per analisi debimetro e due giorni
senza nave, per poi risolvermi da solo il problema!!! :wall: :wall: :wall:

Nel frattempo ho fatto altri test con oscilloscopio....

Con lampadina tuttovetro originale, stesso problema e stesso picco di corrente in accensione, leggermente piu' basso rispetto al
faretto led....

Ho provato a banco il led con oscilloscopio e un alimentatore switching.... il picco e' quasi impercettibile... :opss:

Ti/vi viene in mente nulla??? Help :oops:

Io ho paura che siano saltate le uscite.... uffffff spaccherei tutto...


Cena terminata....torno in box sotto i "ferri".... ci aggiorniamo


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 8 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa #15651 da MICALI
Risposta da MICALI al topic La S-max di Giangi
no niente in mente tranne che il modulo ha qualche errore e da i numeri ,sai sulla tiguan che abbiamo al lavoro non andavano le luci del bagagliaio il pc non dava niente dopo tanto abbiamo trovato un diodo interrotto .
ci aggiorniamo.....


Francesco

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15654 da massimiliano.bruno07
Giangi ma qual è o cos'è quella cosa che quando tu apri il portellone gli dice di accendere le luci?
Ultima Modifica 8 Anni 8 Mesi fa da massimiliano.bruno07.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15661 da Giangi76
Risposta da Giangi76 al topic La S-max di Giangi
E' un semplice contatto, che funziona pero' a logica invertita... quando viene premuto apre il circuito;
quando viene rilasciato chiudeIl circuito e fa passare la corrente. Quest 'ultima viene gestita poi da una
centralina dedicata che gestisce la potenza in uscita, tipo controller canbus.
Il contatto e' tipo quello del vano porta-oggetti o tipo quello che ho messo io nel braccioli e nello sportello
del cruscotto :wink:

Dato che per quanto riguarda ford non trovo nulla, sto studiando gli schemi della volvo...poiche' secondo la
mia teoria dovrebbero essere se non gli stessi, molto simili.....

Ci aggiorniamo.... credo di essere vicino alla soluzione, o possibile soluzione..... vi anticipo che ora mi metto
a "giocare" con condensatori e induttanze..... non sara' certo uno stupido contatto su un portellone a mettermi in ginocchio!!!


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 8 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa #15662 da massimiliano.bruno07
Dajeeeee fai vedere chi è che comanda.... :coolgun:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa #15664 da Giangi76
Risposta da Giangi76 al topic La S-max di Giangi


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa #15671 da Giangi76
Risposta da Giangi76 al topic La S-max di Giangi
Ho fatto svariate prove...tra le quali resettare la centralina scollegando la batteria per 40 min... Funziona tutto ma dopo pochi tentativi il problema si conferma.

Credo di aver individuato il problema.... La centralina non gestisce piu' il picco impulsivo di corrente che il carico richiede.... Lo interpreta come un corto e taglia la corrente!!

Ora devo studiare un circuito che sopperisca al compito che la centralina per qualche motivo non gestisce piu'....


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
8 Anni 8 Mesi fa #15685 da Marco78black
Risposta da Marco78black al topic Re:La S-max di Giangi
Posibile che con una tale lista di tatoo (cavolate a costo zero, ma ignorate), sti ingegneri da strapazzo mettono centraline canbus per ogni minima caXXata? Una luce del bagagliaio da 5w che cavolo di necessità ha di passare per una centralina?! Non bastava un fusibile a proteggere l'impianto da eventuali cortocircuiti?
Io volevo mettere una lampadina C5W a led CREE (come quella delle plafoniere), ma a sto punto ho paura che assorba troppo e poi mi faccia dannare. Ma se la tuttovetro è da 5W, perché il controller non "regge" più di 1,3W... Non è che sti led con le varie resistenze creano "assorbimenti anomali" che infastidiscono?
Come scritto nella discussione sulle luci interne, a me capita che coi due led C5W CREE delle plafoniere accesi, il telecomando non mi chiude le porte appena scendo... devo aspettare che si spengano le luci!!! :wall:
Infatti se metto gli interruttori a 0 sulle due plafoniere... Tack, il telecomando funziona alla perfezione!

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa - 8 Anni 8 Mesi fa #15688 da Giangi76
Risposta da Giangi76 al topic Re:La S-max di Giangi
19/03/2016 ore 2:45: ho risolto il problema :opopop:

Dato che lo spunto in accensione veniva interpretao dalla centralina (sicuramente andata, quindi probabilmente
priva di un circuito di protezione in uscita, tipo antirimbalzo dei picchi) ho pensato bene di realizzare un circuitino
In grado di supportare la centralina, dando tutta l'energia che il carico richiede allo spunto in accensione, cosi' da
non far accorgere la stessa centralina del picco di qualche ampere in spunto, lasciando cosi ' liberamente la potenza
nominale di 10w prevista, a disposizione nel circuito B)

L'idea come vi avevo anticipato mi e' venuta proprio dalla mia vecchia passione per gli impianti audio....
quando gli enormi Sub-Woofer richiedevano infatti picchi del doppio degli ampere previsti dai mosfet ,
a volte gli amplificatori stessi si "Sedevano" davanti a richieste repentine di spunti elevati...cosi' lunica
soluzione era quella di un bel condensatore che desse l'energia richiesta al momento opportuno B)

Ebbene....ho realizzato cosi' un circuito RC a monte dell'interruttore del carico e HO RISOLTO!!!!!! :opopop: :opopop:

Il circuito e' volante....a disposizione non avevo condensatori della capacita' calcolata, quindi ho costruito
una batteria di condensatori per ottenere il valore.... ho provato il circuito e funziona a meraviglia.....ho provato
poi carichi piu' elevati e tutto funziona a meraviglia


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Ultima Modifica 8 Anni 8 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Giangi76
  • Avatar di Giangi76 Autore della discussione
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.2 TDCI Titanium
Di più
8 Anni 8 Mesi fa #15689 da Giangi76
Risposta da Giangi76 al topic Re:La S-max di Giangi
Questa mattina andro' in Gbc a reperire il condensatore dal valore corretto...meglio elettrolitico perche' in carta, anche
se migliore, sarebbe moooolto piu' grande :opss:
Faro' poi un circuitino dedicato da applicare probabilmente direttamente nella sede del faretto

Appena pronto, tramite Pc, postero' naturalmente disegno circuitale, valore dei componenti e ovviamente le foto del risultato.

Ps: gia' che ci sono mettero' anche un condensatore in parallelo al contatto di accensione, una capacita' molto piccola
(qualche nano-farad) , giusto per eliminare ogni minimo eventuale spiffero ;-)


*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • robyfertz
  • Avatar di robyfertz
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S max 2016 - 2000 TDCI 150 CV - S&S - Cambio manuale 6M - Allestimento Plus
Di più
8 Anni 8 Mesi fa #15700 da robyfertz
Risposta da robyfertz al topic La S-max di Giangi
ciao a tutti !
sono contento che hai risolto ......

io, avendo avuto un camper per diversi anni, ho usato un approccio diverso...
nel vano posteriore dx del baule ho sistemato la prima di due batterie piombo-gel della yuasa da 18Ah (usate quindi come batteria di servizio) ....un opportuno circuito a microprocessore provvederà alla ricarica e allo switch delle stesse..
lo stesso micro gestirà i vari input output.....
il comando dei led aggiuntivi, dei led ambien, delle telecamere e del monitor relativo e via via tutte le cose che mi verranno in mente....
in particolare, giangi, io ho collegato, per adesso, tre opto che rilevano accensione luci retromarcia, accensione plafoniere e 12 volt sotto chiave....
in questo modo ho il mio impianto personalizzato che in comune a quello ford ha solo la massa.....
tra un mesetto spero di riuscire a finire il tutto...

Kit Android - Cerchi da 18" - Sensori di parcheggio ant. e post - Parabrezza termoriflettente - Power Liftgate - TPMS - Ruotino 17" - Tavolini sedili posteriori - Modulo TBox CR Advanced - Filtro aria sportivo K&N - Muffler delete - Cam posteriore - Anabbaglianti Led

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • T...ona Max
  • Avatar di T...ona Max
  • Offline
  • Platinum Member
  • Platinum Member
  • S-Max 2.0 Tdci titanium 189cv 410nm Powershift,bi-xeno,paraurti ant,post,spoiler e minigonne individual ....4 sca, cerchi 19" .
Di più
8 Anni 8 Mesi fa #15707 da T...ona Max
Risposta da T...ona Max al topic Re:La S-max di Giangi

Ame79 ha scritto: Mitico Giangi.... Sapevo che ci saresti riuscito...

Due domande al volo..

Ma quindi tutti quelli che hanno messo i faretti rischiano di danneggiare la centralina suddetta? :confused: :confused: :confused: :confused:

E il condensatore elettrolitico non soffre le basse temperature quindi potrebbe danneggiarsi ?
Inviato dal mio LG-D802 utilizzando Tapatalk

Bella domanda Ame79
@ Giangi: complimenti, sei mitico !!! Ti meriti un bel regalo per la festa del papa' !!!!

23\05\2015 raduno Valeggio sul Mincio (VR) ..... c'ero
11\06\2016 raduno Norcia (PG) ..... c'ero
28\10\2016 O.Z. San Martino di L. (PD) ..... c'ero
Federico

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Ame79
  • Avatar di Ame79
  • Offline
  • Platinum Member
  • Platinum Member
  • Ford S-max Moondust Silver 2.0 Tdci 180Cv 450 Nm Interni Pelle Totale 7 Posti Sync 3 Full Led ( quasi)
Di più
8 Anni 8 Mesi fa #15713 da Ame79
Risposta da Ame79 al topic Re:RE: Re:La S-max di Giangi
Mitico Giangi.... Sapevo che ci saresti riuscito...

Due domande al volo..

Ma quindi tutti quelli che hanno messo i faretti rischiano di danneggiare la centralina suddetta? :confused: :confused: :confused: :confused:

E il condensatore elettrolitico non soffre le basse temperature quindi potrebbe danneggiarsi ?
Inviato dal mio LG-D802 utilizzando Tapatalk



Inviato dal mio LG-D802 utilizzando Tapatalk

Si prega Accedi o Crea un account a partecipare alla conversazione.
