7 Anni 10 Mesi fa #33557 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
Babbo Natale è arrivato!

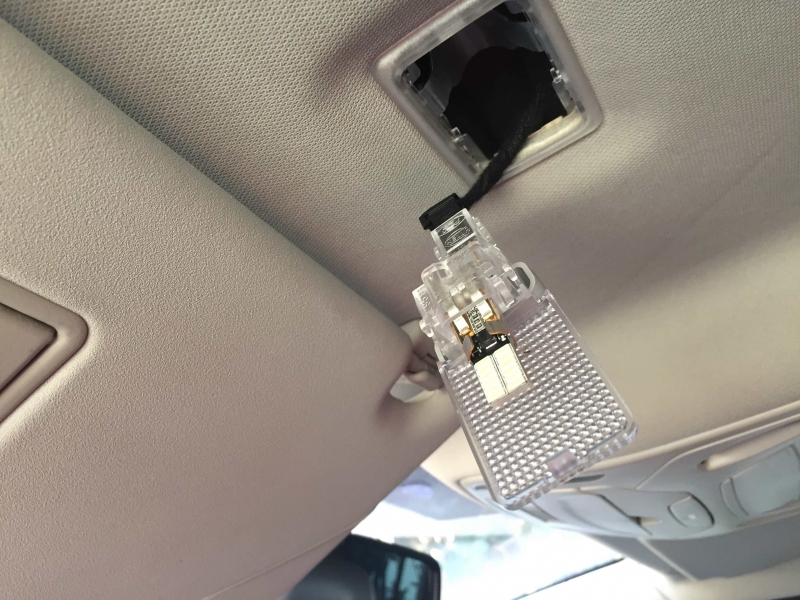

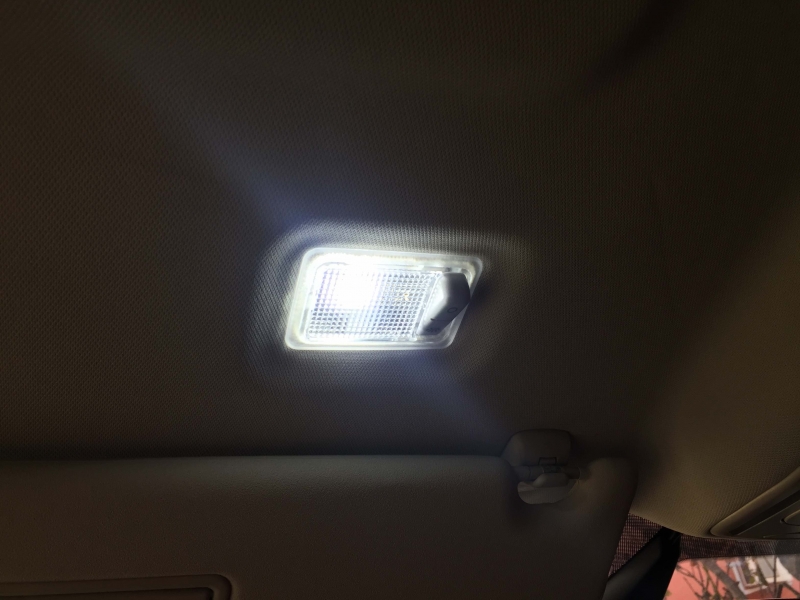

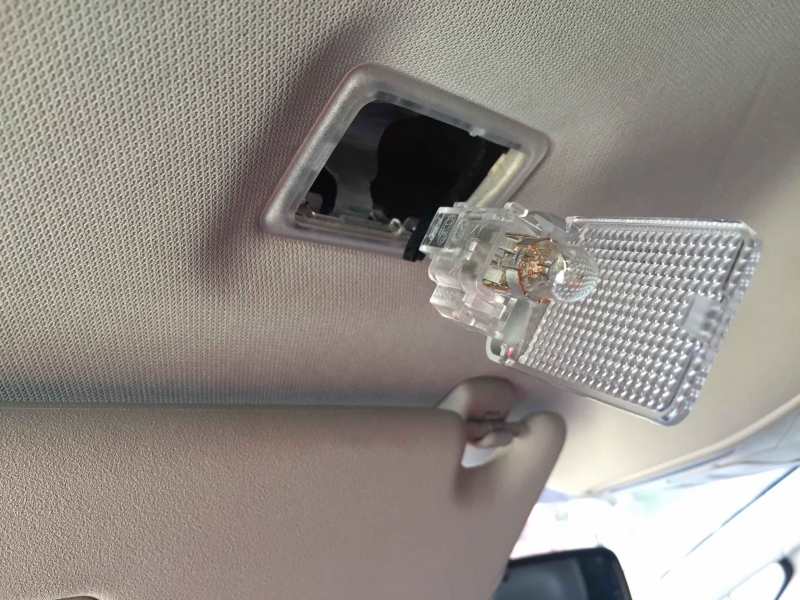

Aggiornate luci dietro parasole e bagagliaio.








La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 10 Mesi fa #33558 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

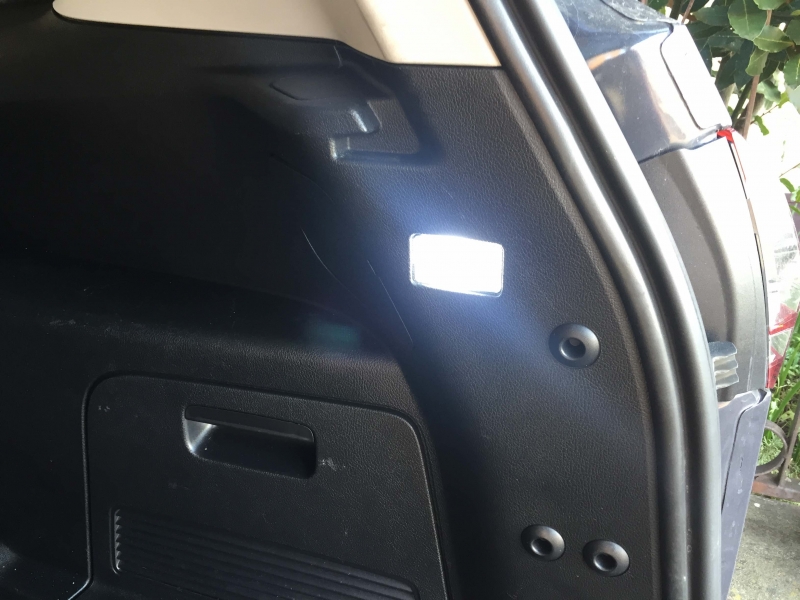

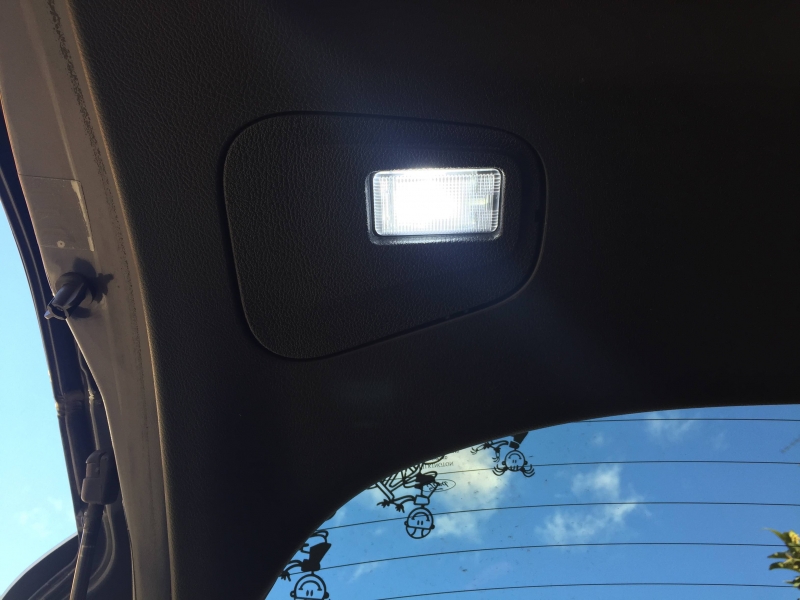

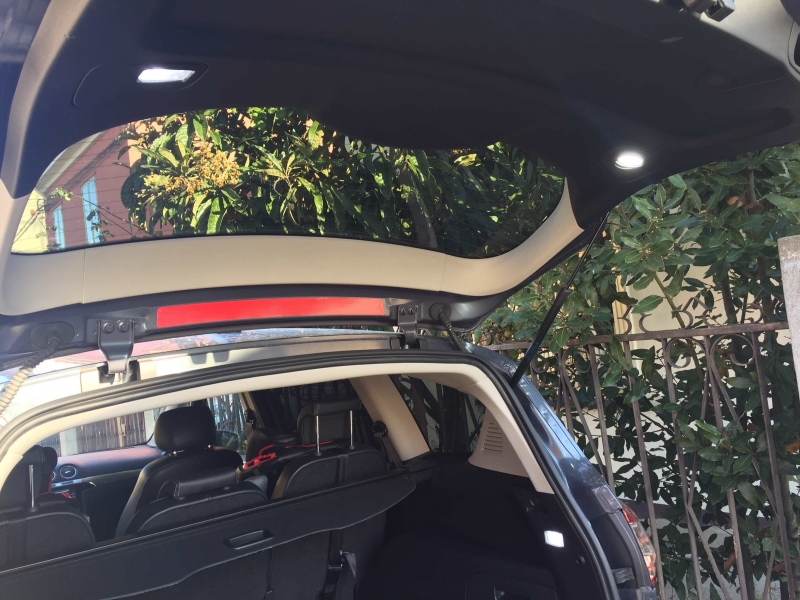

Bagagliaio....





La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33560 da Marco70
Risposta da Marco70 al topic La Smax di Raudoraf
Bene anche l'occhio vuole la sua parte B) :brav:
Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 10 Mesi fa #33561 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf
In questi giorni poi mi sono cimentato a finire il lavoro iniziato dall'ottimo Biso per le ambient....
Avevamo riscontrato un problema su una delle plafo posteriori, e ho dovuto prenderne una dalla baia (arrivata dalla Lettonia.... :ehhk: )....
Rimontata però continuavano ad esserci problemi di accensione....come se qualcosa andasse in corto....
Chiamando in Ford, il magazziniere molto disponibile mi ha comunicato i codici delle 5 plafo, e mi sono accorto che solo quelle del lato dx erano uguali (noi pensavamo che cambiassero solo quella del guidatore (con 3 interruttori) e quella posteriore centrale (senza interruttore), ma invece anche le altre tre DEVONO rispettare la posizione dettata dai codici....evidentemente rimontandole avremo scambiato qualcuna di queste tre e questo faceva funzionare tutto il circuito delle plafoniere in modo errato.

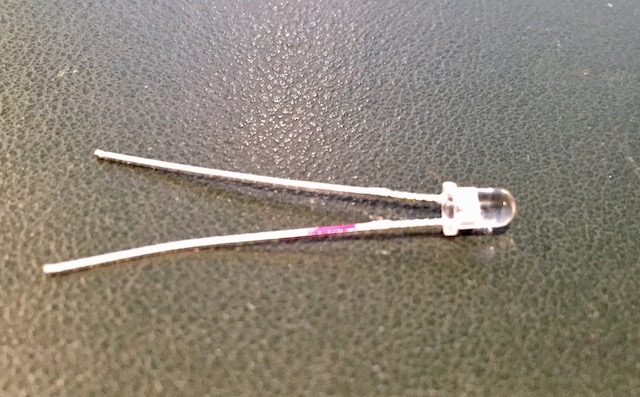

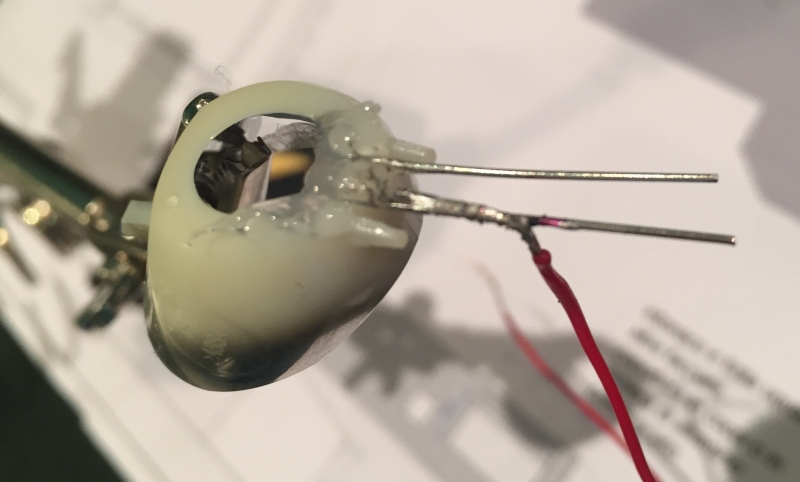

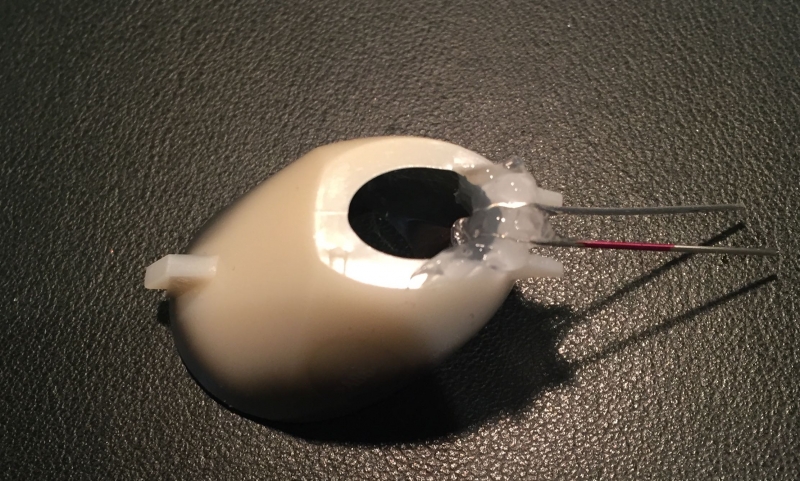

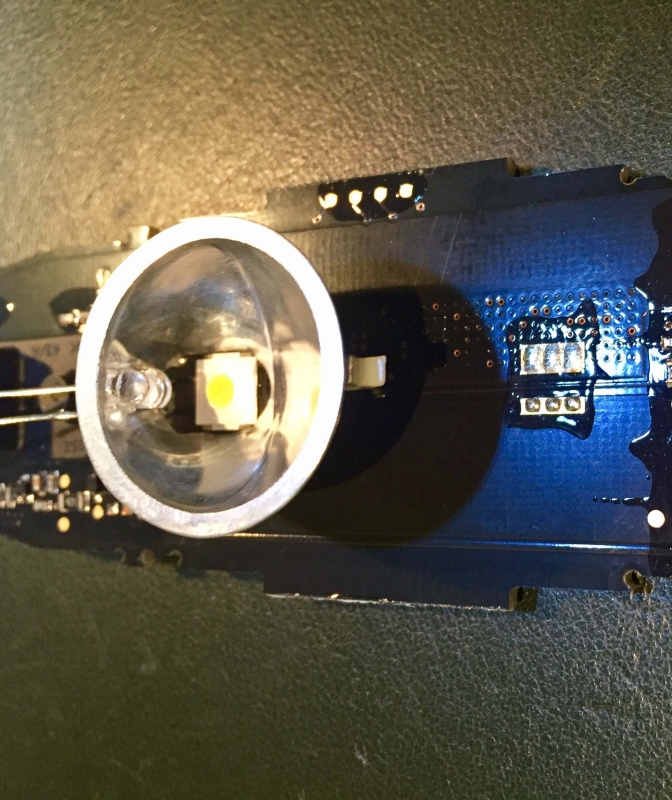

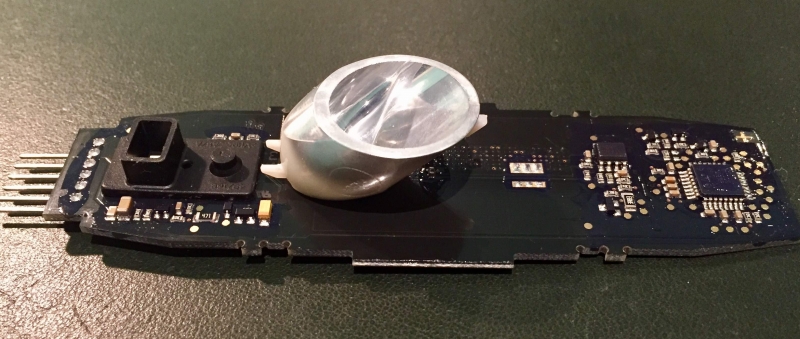

Ho approfittato quindi della sostituzione-riposizionamento delle plafo per effettuare una modifica all'ambient precedentemente montate da Biso: l'idea era quella di ripristinare il cono convogliafascio originale che avevamo dovuto rimuovere per far posto alla striscia led utilizzata da Biso. Ho procurato dei LED SUPERBRIGHT da 3 mm, e dopo aver studiato bene la posizione ho optato per incollare il led alla base del cono.
Ecco come:







La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 10 Mesi fa #33563 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

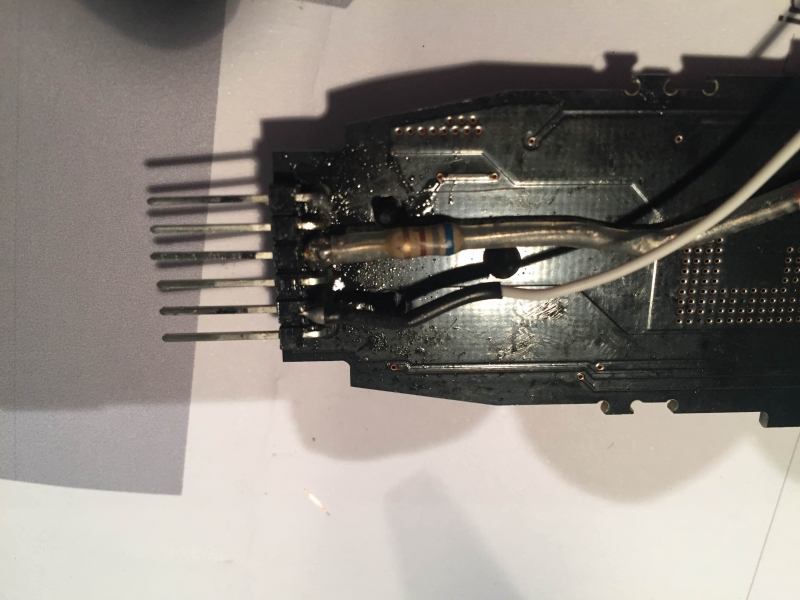

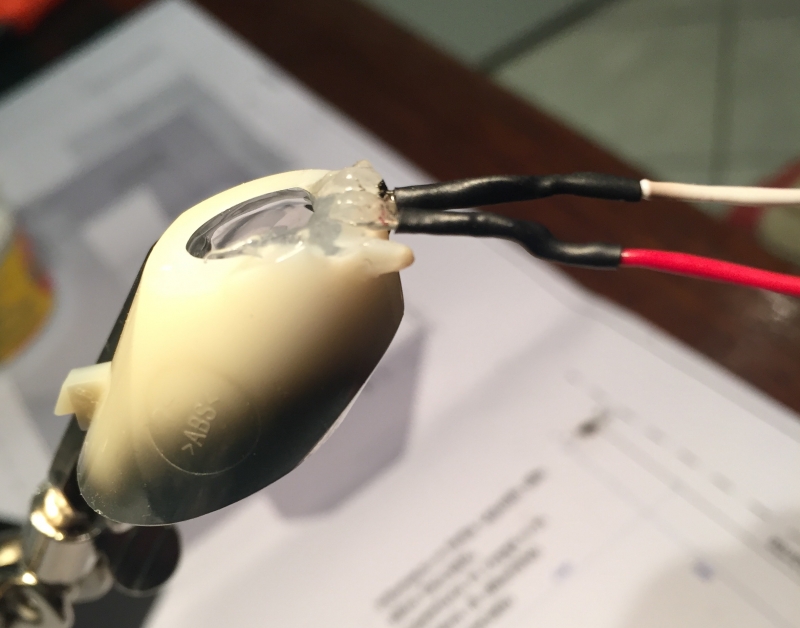

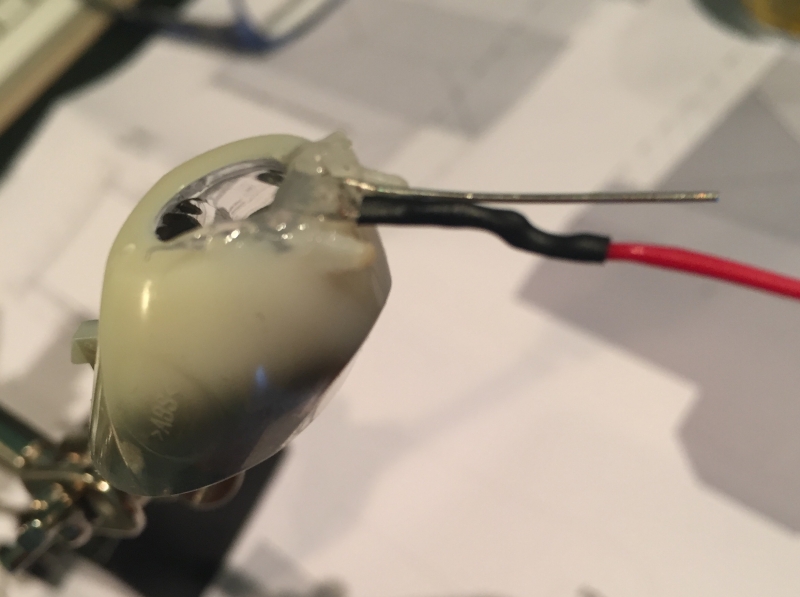

Ho continuato con le saldature, utilizzando dei fili da elettronica sufficientemente sottili per permettermi di non intralciare troppo scheda e plafo.Mi sono anche procurato delle guaine termorestringenti per sigillare le saldature e per isolare il circuito nel punto in cui veniva inserita la resistenza (quella scelta è da 680 ohm).





La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33564 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic La Smax di Raudoraf
Ooo bravo per aver tolto anche quelle gialli ne...e bravo per aver risolto per le plafo
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 10 Mesi fa #33565 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

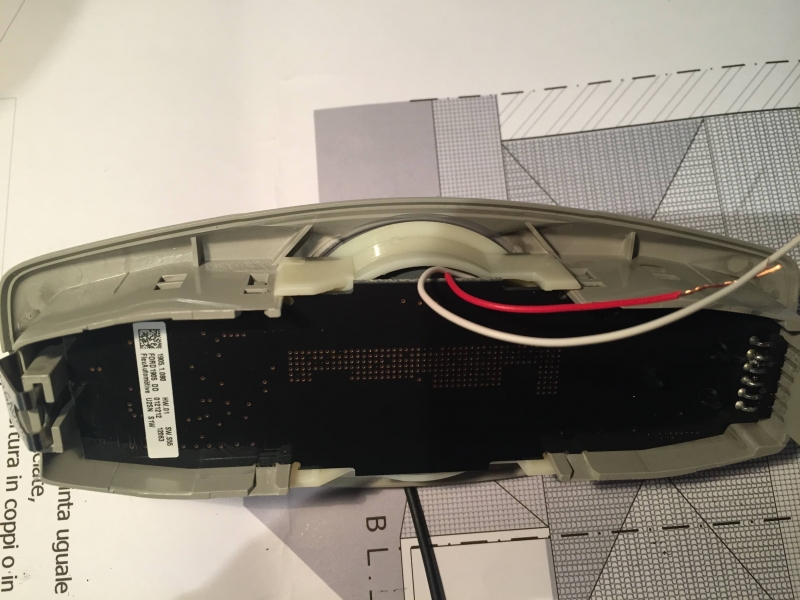

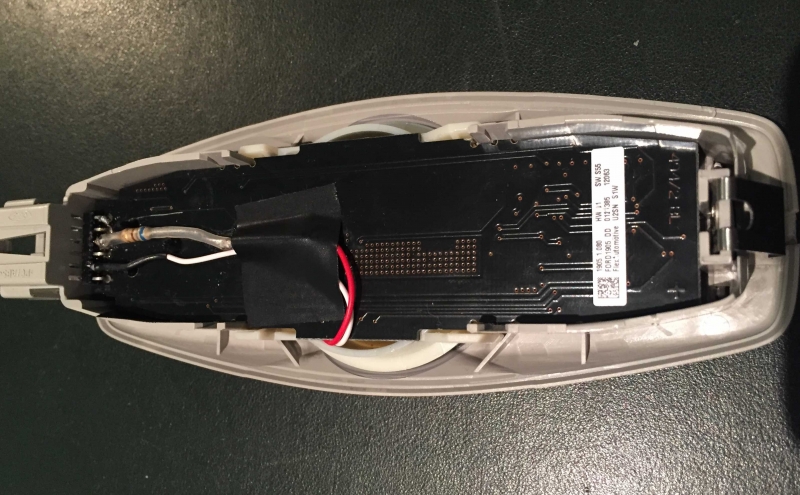

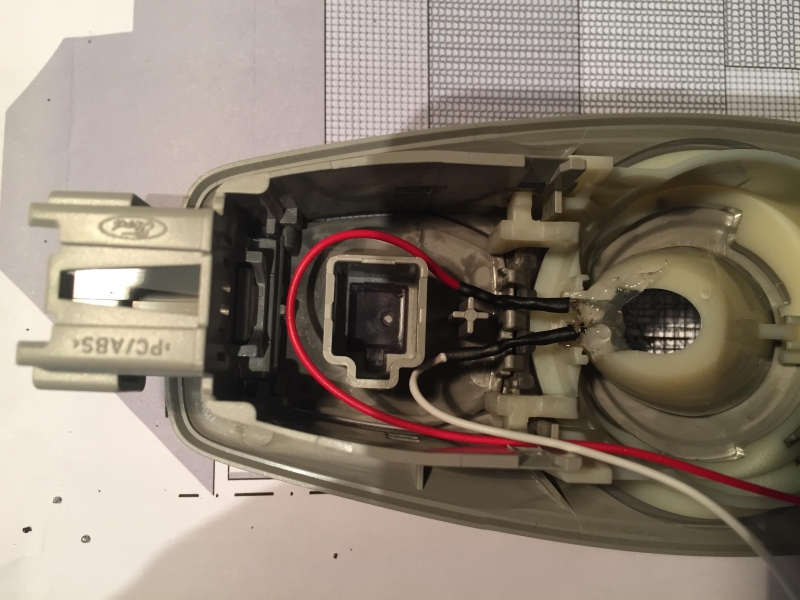

Posizionato il cono nell'iinserto della plafo ho ultimato il circuito con le saldature:







La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • raudoraf
  • Avatar di raudoraf Autore della discussione
  • Offline
  • Elite Member
  • Elite Member
  • Smax Midnight Sky - 120 Kw Powershift
Di più
7 Anni 10 Mesi fa #33566 da raudoraf
Risposta da raudoraf al topic La Smax di Raudoraf

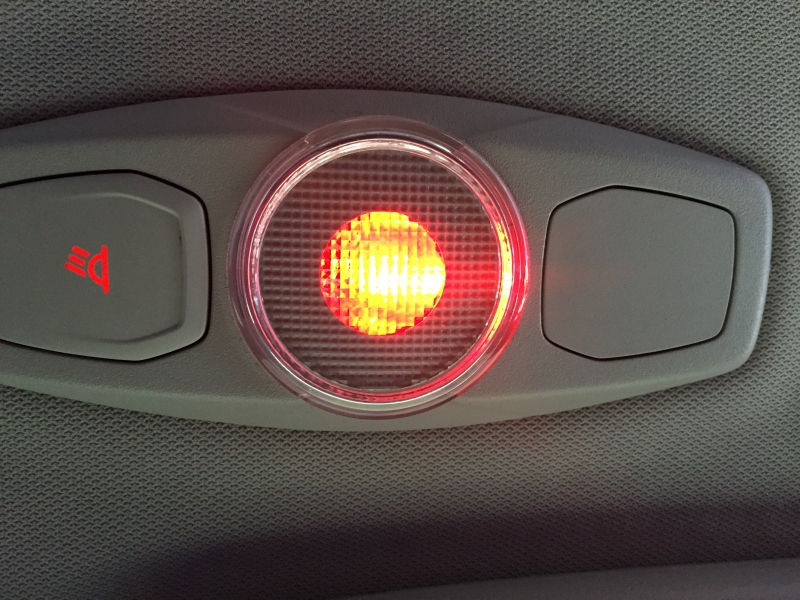

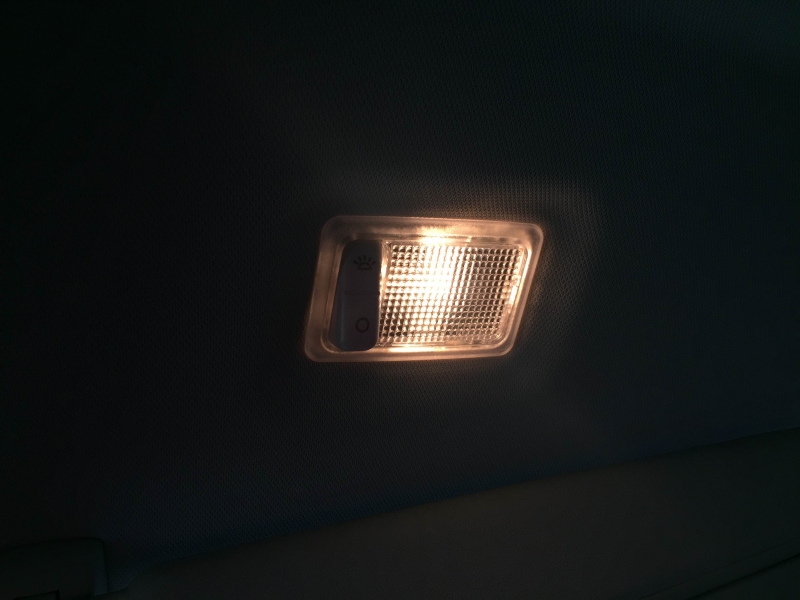

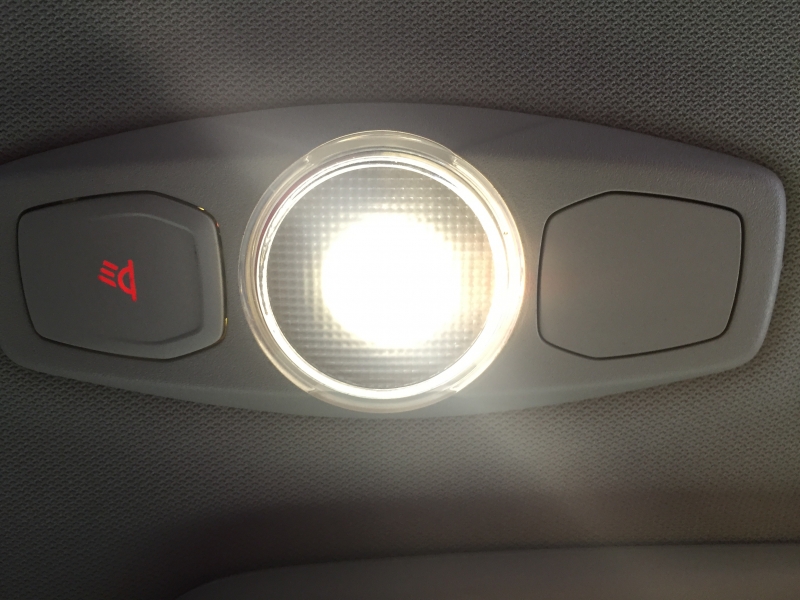

Questo il risultato finale:
Luci diurne



Ambient




Volevo ringraziare BIso per avermi "insegnato" un po' di manualità, e Giangi che con la sua consulenza sul gruppo mi ha spiegato un po' di cose su come realizzare il circuito!
La nave di Raudoraf: www.smaxclubitalia.com/forum/le-nostre-s-max/1497-la-smax-di-raudoraf.html#29050
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33567 da massimiliano.bruno07
Risposta da massimiliano.bruno07 al topic La Smax di Raudoraf
:brav: :brav: :brav: andiamo alla prossima modifica
SEGUITECI ANCHE SU FACEBOOK CLICCA QUI

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Rebelion
  • Avatar di Rebelion
  • Offline
  • Administrator
  • Administrator
  • Ford S-Max Titanium 2011 2.0 TDCI 115cv (una volta) Black Phanter work in progress perenne di originale solo la scocca
Di più
7 Anni 10 Mesi fa #33570 da Rebelion
Risposta da Rebelion al topic La Smax di Raudoraf
:ehhk: ........ :brav: :brav: :brav: ...... :opopop:
www.smaxclubitalia.com/forum/le-nostre-s-max/12-la-mia-black-mamba-work-in-progress-perenne.html
Prima di postare passa da qui
www.smaxclubitalia.com/forum/benvenuto/431-re
www.smaxclubitalia.com/forum/concorsi-fotografici.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33573 da Giangi76
Risposta da Giangi76 al topic La Smax di Raudoraf
Bravo Raffo :brav: .....bel risultato :wink:

Era da un po' che non vedevo quei coni :woohoo:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33577 da Marco70
Risposta da Marco70 al topic La Smax di Raudoraf
Ben venuto nelle Plafoambient :brav:
Ai Raduni ero presente.....
30/10/2011 io c'ero Soave 30/04/2012 io c'ero vinci
27/10/2013 io c'ero Desenzano 26/04/2014 io c'ero Mantova
21/09/2014 io c'ero Bologna 23/05/2015 io c'ero Verona 28/10/16 io c'ero Padova (OZ)
20/05/2017 io c'ero San Marino

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33599 da MICALI
Risposta da MICALI al topic La Smax di Raudoraf
complimenti :brav: :brav: :brav: molto bello!!

Francesco

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33708 da Biso_82
Risposta da Biso_82 al topic La Smax di Raudoraf
:brav: :brav: :brav:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33734 da Magnum
Risposta da Magnum al topic La Smax di Raudoraf
Ottimo lavoro :brav:
Magnum

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33737 da Giangi76
Risposta da Giangi76 al topic La Smax di Raudoraf
...Raffo.... anche questa e' andata :woohoo:

...... prossima scimmia? :mrgreen:

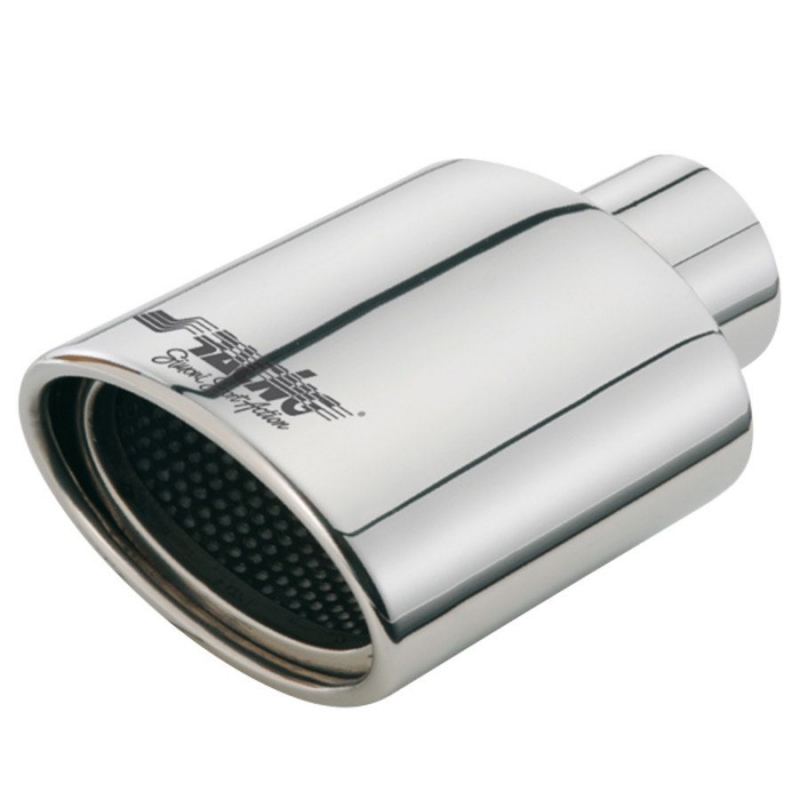

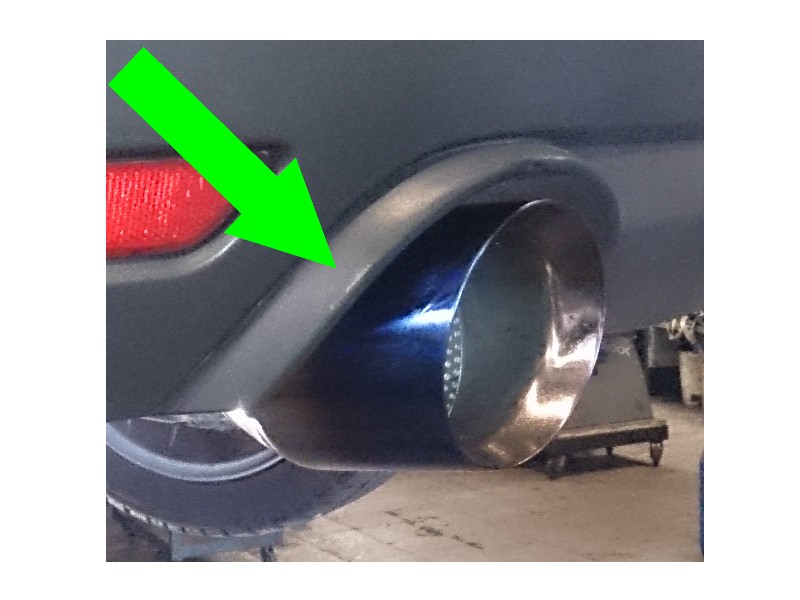

Terminale??





:ahah: :ahah: :ahah: :ahah: :ahah:

*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Allegati:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa #33739 da Magnum
Risposta da Magnum al topic La Smax di Raudoraf
Giangi,sei un martello :ahah: :ahah: :ahah: :ahah:

Lascialo respirare :ahah: :ahah: :ahah:
Magnum

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • dellipri
  • Avatar di dellipri
  • Offline
  • Administrator
  • Administrator
  • S-Max 2.0 TdCi Titanium 2007, fari Xeno, sensori anteriori e posteriori, freno di stazionamento elettronico, kit estetico, cerchi 18", indicatore pressione pneumatici, doppio scarico, doppie griglie sul cofano...
Di più
7 Anni 10 Mesi fa #33741 da dellipri
Risposta da dellipri al topic La Smax di Raudoraf

Giangi76 ha scritto: ...Raffo.... anche questa e' andata :woohoo:

...... prossima scimmia? :mrgreen:

Terminale??





:ahah: :ahah: :ahah: :ahah: :ahah:


:oh: :oh: :oh: :oh:

Vai di TRX20 :whistle: :whistle: :whistle: :whistle:

Si prega Accedi o Crea un account a partecipare alla conversazione.

Di più
7 Anni 10 Mesi fa - 7 Anni 10 Mesi fa #33742 da Giangi76
Risposta da Giangi76 al topic La Smax di Raudoraf
:ahah: :ahah: :ahah: :ahah: :ahah:
:ahah: :ahah: :ahah: :ahah: :ahah:
:ahah: :ahah: :ahah: :ahah: :ahah:

Si ma solo con aletta originale che fa da cornice :cool:



*21/09/14 BO
*23/05/15 Valeggio
*11/06/16 Norcia
*28/10/16 St.OZ
*20/05/17 RSM
*11/11/17 St.Ferrari
*19/05/18 TS
*27/04/19 lago Trasimeno

www.smaxclubitalia.com/forum-principale/le-nostre-s-max/206-la-s-max-di-giangi.html
Allegati:
Ultima Modifica 7 Anni 10 Mesi fa da Giangi76.

Si prega Accedi o Crea un account a partecipare alla conversazione.

  • Riddle
  • Avatar di Riddle
  • Offline
  • Platinum Member
  • Platinum Member
  • La beffa più grande che il Diavolo abbia mai fatto è stato convincere il Mondo che lui non esiste...e come niente...sparisce!
Di più
7 Anni 10 Mesi fa #33800 da Riddle
Risposta da Riddle al topic La Smax di Raudoraf
WOW...ottimo lavoro, bravo Raffo!
